雨果说过 ， 下水道是一座城市的良心 。 进入夏汛 ， 每一次暴雨和洪涝都成为检验“城市良心”的试金石 。 排水设施是伴随着人类定居生活出现的 ， 是城市的重要基础设施 。 在古代 ， 北京地区是如何排水的呢？
文章插图
视觉中国

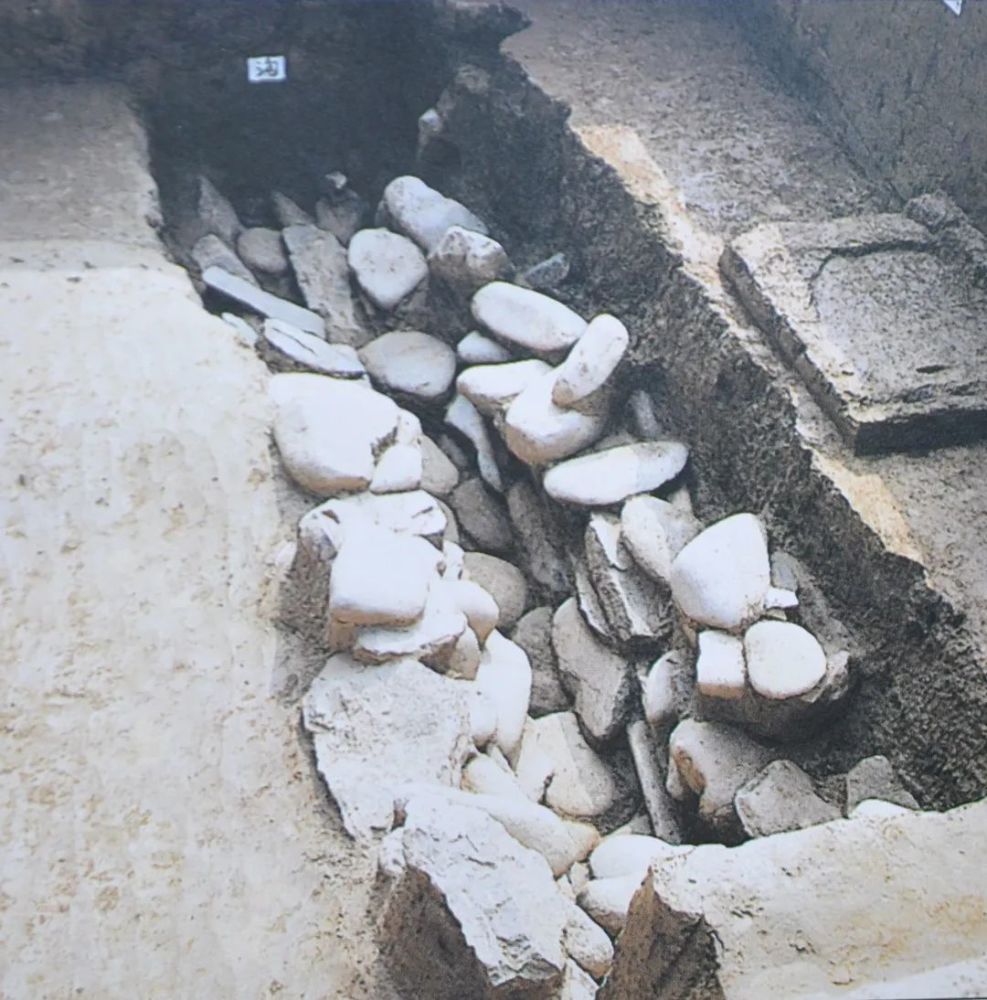

房山琉璃河西周古城 ， 是北京迄今最早的城址 。 东城墙的北部发现了一处卵石砌成的排水沟 ， 距今已有3000多年的历史 。 沟底西高东低 ， 线性平顺 ， 卵石起到挡水堰的作用 。 经过这样的精心设计和施工 ， 可以有效地将城内的积水排向城外不影响人们生活的地方 。
文章插图
通州的潞城发现了汉代的排水渠 ， 只是简单的土渠 ， 没有铺设卵石 ， 将城内的水直引到地势较低的城南的护城河中 。
丰台区右安门外 ， 原金中都景风门西侧的城垣下发现一座金代中都城的水涵洞遗址 。 水涵洞又称水关 ， 水从这里流到城外的护城河 。

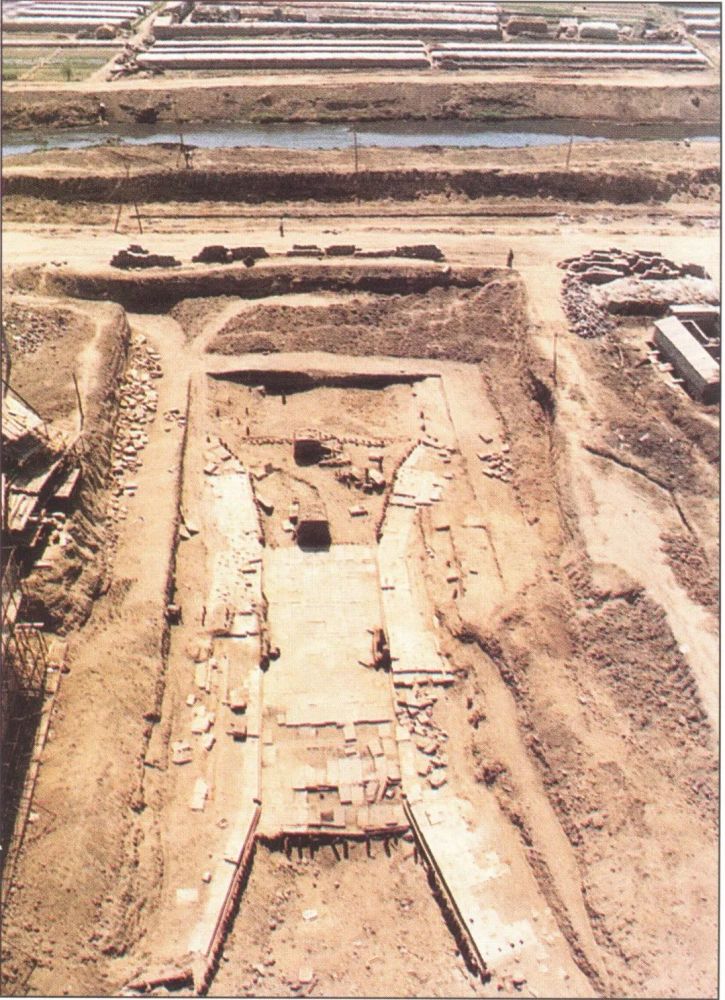

水关遗址主要由城墙下过水涵洞底部的地面石、洞内两厢残石壁、进出水口两侧的“摆手”及水关之上的城墙夯土组成 。 它平面呈“］［”形 ， 南北向 ， 南距现在的凉水河（当时金中都的南护城河）50米 。 它全长43.4米 ， 过水涵洞长21.35米 ， 两厢石壁宽7.7米 ， 出水口和入水口分别宽12.8米、11.4米 ， 进出水口及泊岸两侧设有擗石桩 。
文章插图
水关是木石结构的建筑——最下层密植木桩 ， 木桩之间用碎石、碎砖瓦及砂土填充夯实；之上放置排列整齐的衬石枋 ， 上面再铺设地面石 。 衬石枋与枋下的木桩使用榫卯结构相连接 ， 衬石枋之间用木银锭榫相连接 ， 衬石枋与石板以铁钉相连 ， 石板之间用铁银锭榫相连 。 上下相叠的石板则在中间凿孔 ， 再用木桩像穿糖葫芦一样把石板穿起来 。 这叫“铁（木）穿心” 。 木桩、衬石枋、石板紧密相连 ， 整体坚固 。
这一巨大工程使用了约1800根1到2米的木桩、530立方米的成材石料、2500个铁银锭榫 ， 其底部建筑结构是现存中国古代都城水关遗址中体量最大的 ， 可想而知 ， 工程所用人工的数量也十分可观 。 施工工艺与北宋《营造法式》中记载的“卷辇水窗”工程规定是一致的 ， 是研究古代排水设施的重要实例 。
元大都是在一片平原上新建的都城 ， 正式动工前就充分考虑了城市排水问题 ， 在城墙的顶部和底部都有排水设计 。
元大都土城的顶部发现有大板瓦 ， 这些瓦片既可以迅速排去城墙顶部的雨水 ， 也可以防止大雨侵蚀城墙 。 元大都的东、西城垣北段和北垣西段都发现了水涵洞 ， 当夏季城内积水过多时 ， 可以将水排到城外的护城河 。 例如北垣的一处 ， 在夯筑土城前预先构筑 。 涵洞的地基打满地钉（木桩） ， 其上再横铺衬石枋 。 涵洞底部和两壁都用石板铺砌 ， 顶部用砖起券；中部装置着一排铁栅棍 ， 它的作用类似于现在下水道的雨箅子 ， 拦截杂物 。
除了城墙设计有排水处 ， 城内还采用了排水沟 。 1970年 ， 人们在挖防空洞时在西四十字路口北侧（现新华书店位置）地下发现了排水渠 。 它是用青石条砌筑的明渠 ， 宽1米、深1.65米 ， 在通过平则门大街（今阜内大街）路口时顶部覆盖石条 ， 便于车辆和行人通过 。
有意思的是 ， “责任工程师”还在这条排水渠的石壁上留下了自己的名字 。 “致和元年五月日 ， 石匠刘三”的刻字告诉了后人这条排水渠的修建年代 。
文章插图
到了明清时期 ， 排水系统又比前代有所进步 ， 大体上有屋顶排水、涵洞排水、沟渠排水、地下排水四种 。

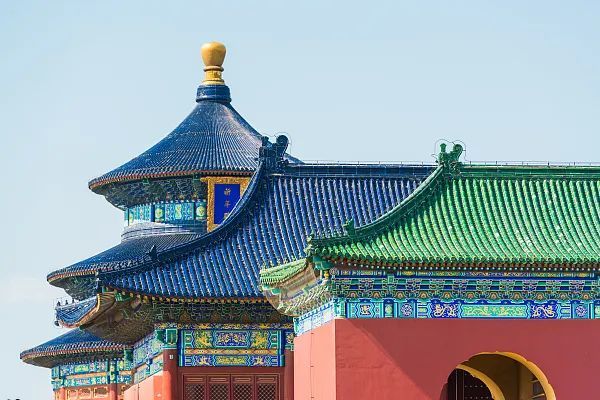

屋顶排水在古建筑中比较常见 。 各类硬山顶、悬山顶、歇山顶、庑殿顶、重檐庑殿顶、攒尖顶（圆形、四角、六角）等皆是 ， 其共同的特点为屋脊高、坡度陡 ， 利用陡坡使水急下 ， 再利用惯性冲出檐外 。 这种屋顶风格沿用至今 。
文章插图
视觉中国
涵洞排水多用于城墙 。 宛平城建于明崇祯十三年 ， 南城墙上的水洞 ， 底下铺石头 ， 用银锭榫把石头固定 ， 中间还有三棱的铁柱 ， 防止人畜进入 。

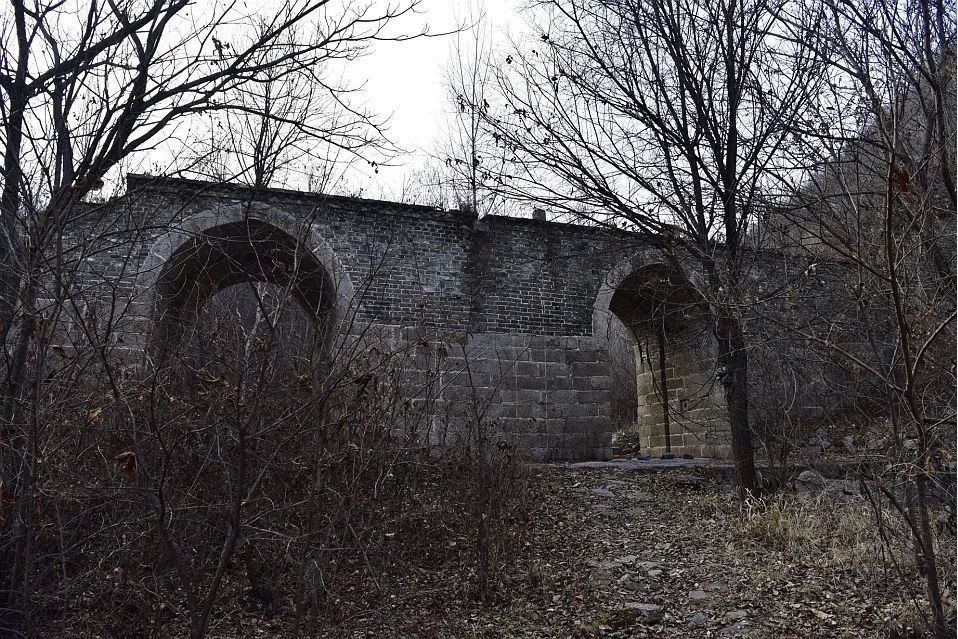

长城的修建也考虑到了泄洪的需要 ， 沿线建有大大小小的水门 ， 有的作为关城的局部建筑 ， 走激流；有的在城墙底处筑一小拱洞 ， 通细流 。 密云的明代长城有一座五虎水门 。 水门其实有东西两门 ， 两个门洞相距6米 ， 各高5米、宽3米 ， 门洞下部和地基皆为花岗岩条石砌筑 。 为确保水门安全 ， 水门洞内设有石头闸门 ， 闸门采用自上而下的绳索升降 ， 夏季较大洪水来临时 ， 随时可以升起闸门泄洪 。
文章插图
建于明代的门头沟沿河城 ， 扶山带水 ， 是一处军事要塞 ， 历史上这里多次发生水灾 ， 所以也在南北城修建了水门 。
沟渠排水最典型的当属紫禁城 ， 其强大的排水能力来自干线、支线、明沟、暗沟、流水沟眼等各种或明或暗的导水沟渠的综合配合 。 这套古代智慧型排水系统经过六百年的使用 ， 至今仍在服役 。

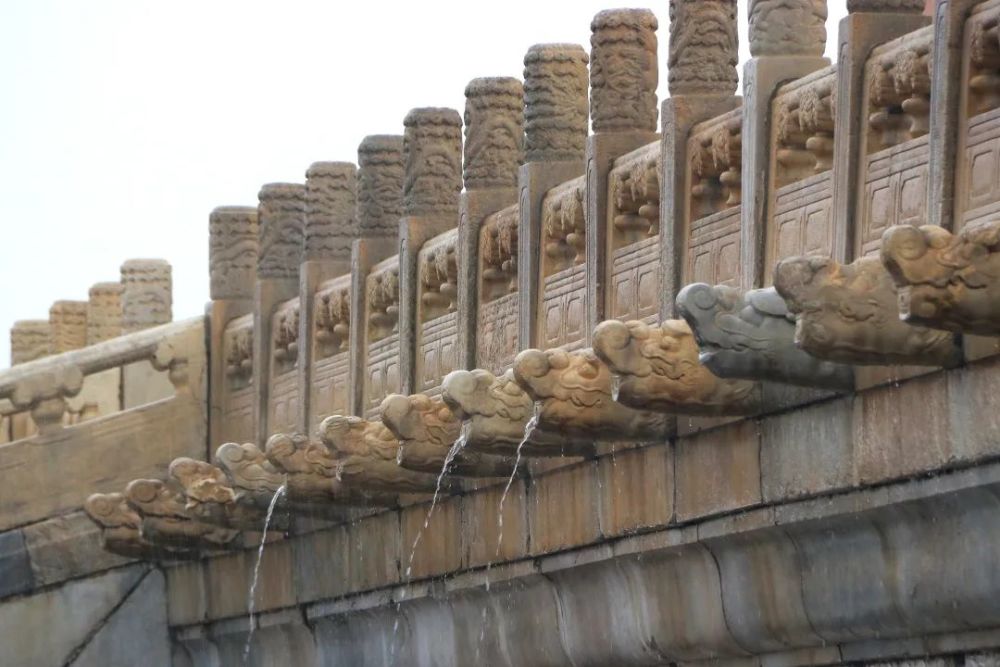

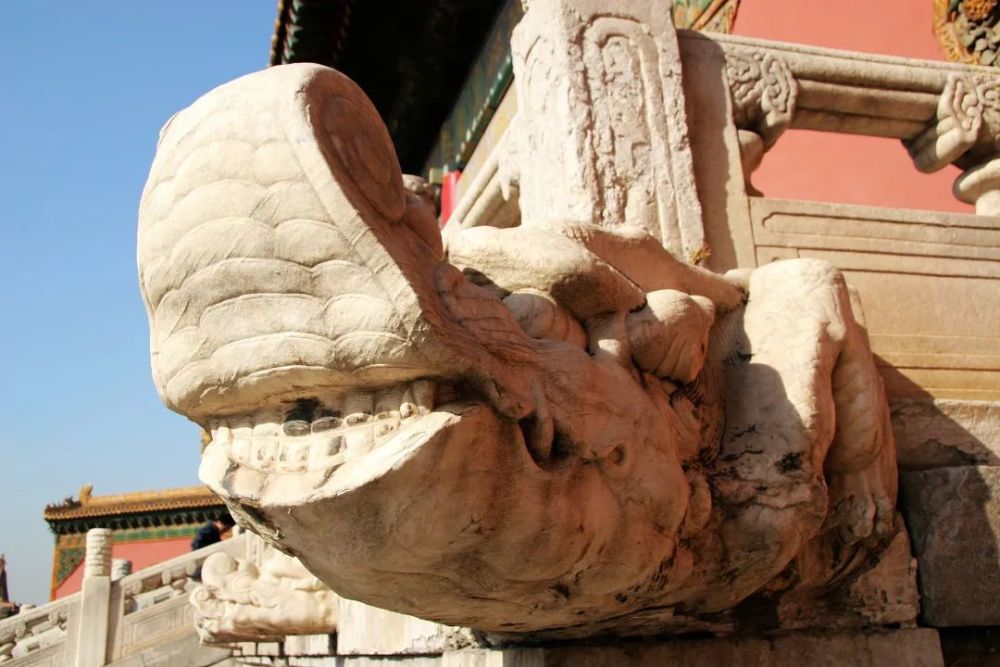

外金水河和内金水河起到了重要的排洪作用 ， 从筒子河到景山也都有明、暗排水设施 。 故宫太和殿的三层丹陛、月台的龙头排水也非常通畅 ， 大雨时就会出现大家熟知的“九龙吐水” 。
文章插图
【下水道|下水道是一座城市的良心 考古北京“城市良心”中蕴藏的智慧】视觉中国
紫禁城大小庭院都是中间高四周低、北高南低 ， 北面的神武门比南面的午门地平标高高出近2米 。 下雨时 ， 雨水流入四周房基下的明沟石水槽 ， 地面和明沟的水通过入水口流入地下 ， 通过纵横交织的支线和干线流入内金水河 ， 再至东华门南隅的水闸流出 ， 与外金水河汇合 。

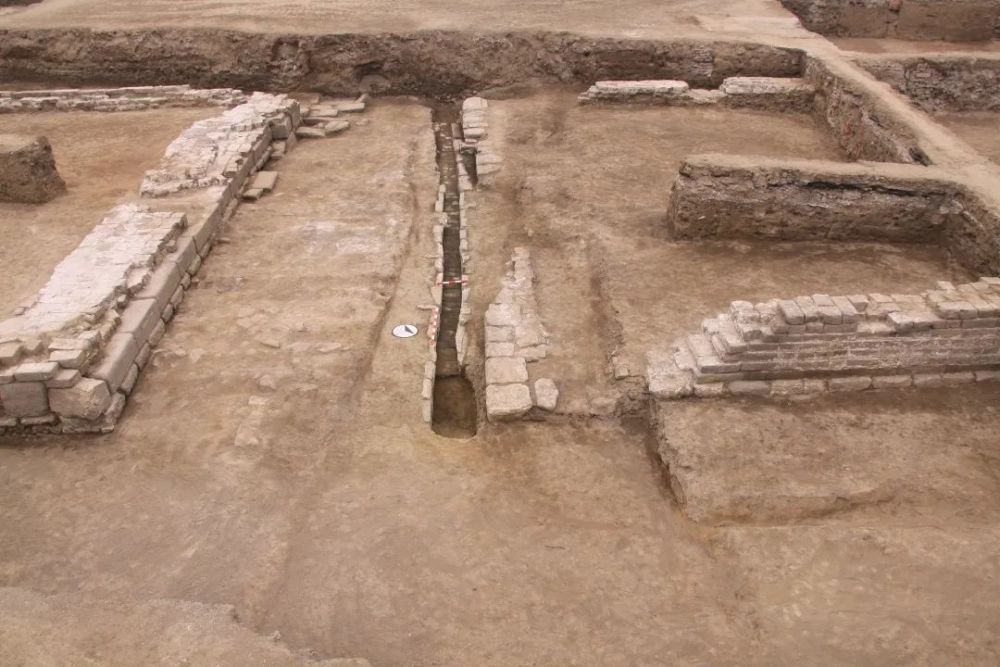

通州明代古城和圆明园清代舍卫城的城门之下 ， 也都发现了砖砌壁的沟渠 ， 后者还用石板盖顶 。
文章插图
这些古代排水设施的发现 ， 体现了古人尊重自然的理念和充分利用自然资源的智慧 ， 人与自然和谐共生 ， 是从古至今值得人类思考的永恒话题 。
