这段时间华为的种种遭遇 , 可谓是令我们国人心酸 , 而华为前进的阻力又离不开其中相当重要的芯片 , 把控着手机的命脉 , 谁能掌握制造芯片的高端技术 , 谁就能抓住话语权 , 不用担心被别人制裁 , 而制造芯片则需要光刻机

想必很多人会觉得 , 此类高端技术美国是不在话下的 , 那你就错了
高端光刻机美国是制造不出来的 , 反而是这个欧洲的小国掌握着这个技术
【光刻机|芯片光刻机的霸主,美国造不出的高端光刻机,反倒是这个欧洲的小国做到了】想要造一台光刻机可谓是比造原子弹还要难啊
这个能造出全世界高端光刻机的小国就是‘荷兰’

那又会有小伙伴有疑问了 , 凭什么是欧洲这个小国荷兰呢 , 竟然做到了连科技霸主美国都没有做到的事
因为他敢赌 , 这家公司刚成立时 , 就遭遇了 日本芯片巨头‘尼康’和‘佳能’的双重夹击 , 由于不被母公司‘飞利浦’重视 , 员工只能在板房里办公 , 一出门看到的就是一只巨大的垃圾桶

在坚持了十来年之后 , 命运之神突然眷顾了这家公司 , 当时的光刻机市场出现了一个前所未有的瓶颈 , 65nm的芯片制造工艺迟迟无法突破 , 导致芯片性能的进化也大大受阻 , 这时日本双雄选择的技术路线是继续走稳健道路 , 采用波长更短的157nm的激光光源

更年轻的阿斯麦决定放手一搏 , 压上全部身家押注一种更为激进的技术 , 那就是‘浸润式光刻机’当时来自中国台湾的一名工程师林本坚 , 向阿斯麦提出以水为介质可以制造出浸润式光刻机 , 在镜头与晶圆曝光区域之间充满高折射率的水 , 水对193nm的紫外光折射率为1.44 , 从而实现在水中等效波长为134nm 。 有望一举实现45nm以下制程

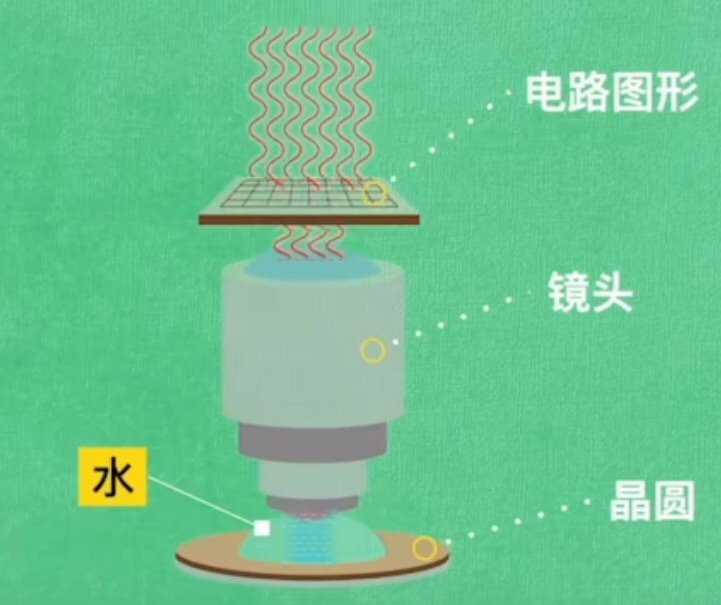

浸润式光刻机原理
阿斯麦抓住了这个关键的技术转折点 , 经过三年攻关 , 浸润式光刻机终获成功 , 这个大胆的押注可以说是阿斯麦的诺曼底之战 , 阿斯麦赢了 , 市场占有率由25%攀升至80%

所谓大赌才能大赢 , 人生也往往如此 , 现在芯片厂商用的高端光刻机90%都是阿斯麦生产的 , 台积电和三星每年为此抢破了头

下一期我们来讲讲美国为什么造不出高端光刻机 , 难道他们甘心吗 , 没想过反击吗 , 也看看他们在光刻机产业上的布局
你们有不同的见解吗?欢迎各位评论区交流
还有 , 记得关注点赞!
每天都能给你增添些许墨水
