信息技术|?弱电设备接地知识

信息技术|?弱电设备接地知识

文章图片

信息技术|?弱电设备接地知识

1.IT系统
I表示电源端子未接地或通过高阻抗接地 。 t表示负载侧电气设备的外露导电部分直接接地 。 信息技术系统的最大优点是当单相接地故障发生时 ， 故障电流很小 ， 所以故障线路不能切断 。 为了保证人身安全 ， 当发生接地故障时 ， 要求发出信号 ， 设备的接触电压不超过50V 。
为了满足这一要求 ， 应降低配电系统的接地电容 ， 如限制设备线路的总长度 。 信息技术系统的缺点是不应该配备中性线网络 ， 必须增加一些安全措施 。 不应用于单相设备数量较多的智能建筑的低压配电系统 。 但是 ， 在智能系统各层的重要主机房设备和终端设备上安装防雷和抗干扰隔离变压器后 ， 信息技术系统可以用于供电 。

 2.TT系统
第一个符号t表示电源端子直接接地 。 第二个符号t表示电气设备的外露导电部分直接接地 ， 并且该接地点在电气上独立于电源端子的接地点 。
(1)TT系统的特点是中性线n和保护接地线PE之间没有电气连接 ， 即中性点接地和PE线接地是分开的 。 在系统的正常运行中 ， 当三相负载不平衡且中性线线被充电时 。 PE线将不被充电 。
(2)电气设备金属外壳带电(相线与外壳碰撞或设备绝缘损坏漏电)时 ， 接地故障保护的动作特性应满足以下要求：RAIA50V:
ra-外露导电部分的接地电阻和PE线电阻 。
ia-确保保护装置切断故障回路的动作电流 。
由于接地故障电流的大小受电源端接地电阻和设备外壳接地电阻之和的限制 ， 电流一般很小 。 低压断路器不能启动跳闸或熔断器熔断 ， 会导致漏电设备外壳对地电压高于安全电压 。 因此应采用漏电保护器进行保护 。
(3)适用范围TT接地型
适用于远离变电站的低压供电建筑、高接地要求的精密电子设备、防火防爆场所 。

 3.TN－C系统
TN-C系统使用中性线(N)作为接地保护线(PE) ， 这被称为保护中性线 ， 通常被称为PEN线 。
(1)总氮系统接地故障保护的动作特性应满足以下要求：zs、ia、u0 ， 其中zs-接地故障回路阻抗
ia-确保保护装置在规定时间内自动切断故障回路的电流(a)
uo-相线标称电压(v)
ZS包括变压器阻抗和接地故障时从变压器到相线和PE线的阻抗 。 由于TN系统接地故障电流大 ， 故障线路的保护装置动作迅速 。 故障回路的电源被切断 ， 达到保护的目的 。

(2)由于三相负载不平衡 ， 在PEN线上有不平衡的电流 。 对地电压 ， 所以与PEN线相连的电气设备的金属外壳有一定的电压 。
 (3)如果PEN损坏 ， 设备外壳带电 。
(4)如果电源的相线接触地面 ， 设备的外壳电位上升 。 导致PEN线上的危险电位扩散 。
(5)漏电保护器不能用在TN－C系统的干线上 。

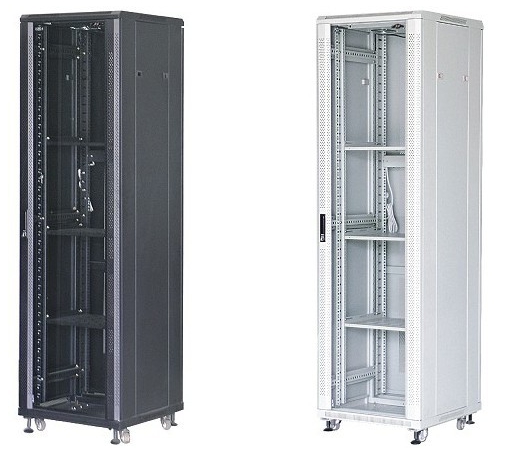

弱电设备在生活中的应用有很多 ， 网络机柜和服务器机柜中就应用了许多弱电技术 ， 希望这些内容可以帮助大家更好的了解弱电技术 。
【信息技术|?弱电设备接地知识】部分图文来源于网络 ， 如有侵权请联系删除!
