|关于堆叠系统，那些你不知道的事

|关于堆叠系统，那些你不知道的事

文章图片


堆叠堆叠 ， 听名字是不是感觉是将两台设备堆在一起 ， 那到底是不是这样 ， 就让我带领大家一探究竟 。

1.堆叠的介绍
堆叠就是将两台或者多台支持堆叠特性的交换机设备在逻辑上组合成为一台交换机 。

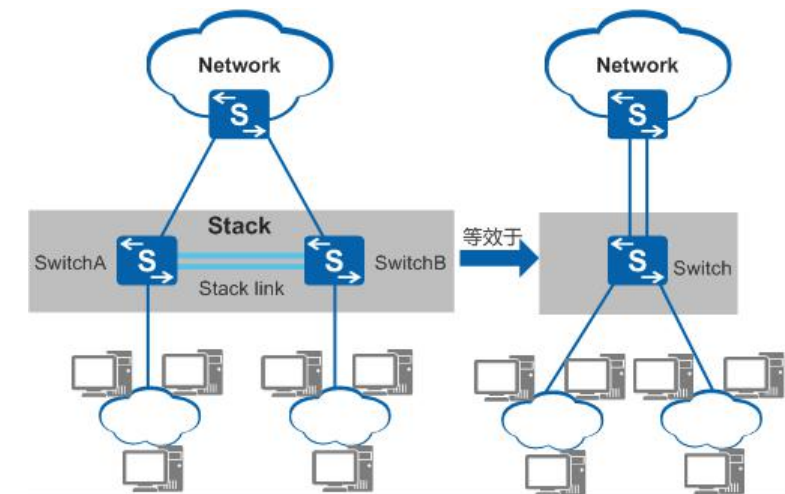

如下图所示 ， SwitchA和SwitchB之间通过堆叠线缆进行连接后组成堆叠系统 ， 那么对于上游和下游设备来说就是一台设备 。

2.堆叠的作用
（1）高可靠性：由于堆叠是将物理上两台相互独立的交换机通过堆叠线缆变成逻辑上的一台交换机 。
所以当其中一台设备故障时 ， 另一台设备会继续工作 ， 对业务影响非常小 ， 这就相当于做了备份 。
（2）网络扩展能力强：堆叠系统可以通过增加交换机的数量来扩展端口数 ， 增加堆叠系统的带宽和处理能力 。
如果加入1台交换机还不能满足网络的需求 ， 可以加入更多的交换机进行堆叠 。
（3）简化配置管理：由于堆叠系统中的交换机逻辑上是一台交换及 ， 所有堆叠域中的交换机配置是相同的 。
那么对任何一台设备进行操作都可以 ， 简化了配置和管理 。
3.堆叠建立的过程

如图所示 ， 堆叠系统建立前先是能堆叠并配置好堆叠参数 ， 之后就是设备断电 ， 连接堆叠线缆 ， 设备上电 ， 系统可以自动完成堆叠 。
（1）选举主交换机 ， 堆叠优先级较高的竞争成为主交换机的可能性较大 ， 若一样 ， 则比较MAC地址 ， MAC地址越小越优先 。
（2）选举备交换机 ， 当主交换机确定后 ， 根据相同规则选举出备份交换机 ， 当主交换机发生故障时可以接替主交换机的工作 ， 保证业务不中断 。
（3）成员交换机 ， 在堆叠系统中 ， 除了主备交换机 ， 其余交换机都是成员交换机 ， 负责业务的转发 ， 成员交换机越多 ， 堆叠系统的性能就越高 。
角色选举 ， 拓扑收集完成后 ， 剩下的所有成员交换机都加入堆叠系统 ， 并自动同步主交换机的配置文件和软件系统 ， 之后网络就进行稳定状态 。
【|关于堆叠系统，那些你不知道的事】以上就是今天的分享啦 ， 希望可以帮助小伙伴更高效的掌握知识~在看+1 ， 小老虎的快乐+1
