变频器的使用在各个行业中极其的广泛 。 我们在使用变频器的时候首先要搞懂它的原理 ， 才能在工作中游刃有余 。 下面我们来说说变频器的控制电路原理 ， 了解变频器的基础知识 。

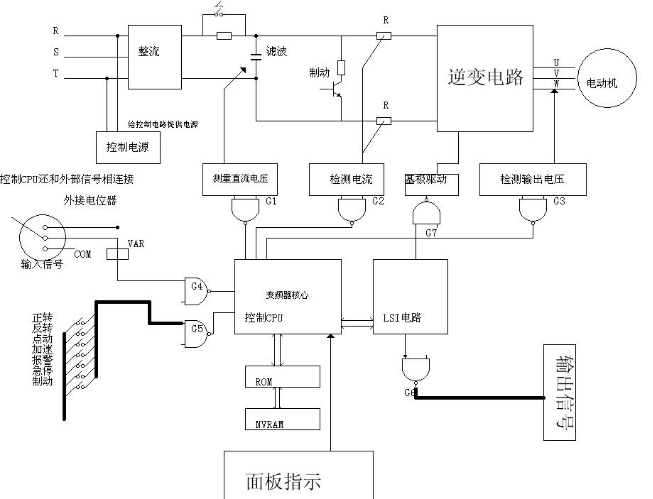

变频器的控制电路原理图
变频器的电路原理tu
从上图我们可以看出上半部为主电路 ， 下半部为控制电路 ， 由控制核心CPU ， 输入信号 ， 输出信号 ， 操作面板 ， 存储器和LSI电路组成 。 外接电位器的模拟信号经模数转换将信号送入CPU ， 达到调速的目的 。
变频器的VVVF是Variable Voltage and variable frequency的缩写 ， 意为改变电压和频率 。
CVCF是Constant voltage and Constant Frequency的缩写 ， 意为恒定电压和频率
通常把电压和频率固定不变的工频交流电变换为电压或频率可调的交流电的装置称之为‘变频器’ 。
为了产生可变的电压和频率 ， 首先要把电源的交流电变换为直流电 ， 这一过程叫整流 。 而把直流电变换为交流电的装置叫做‘逆变器’ 。 逆变器是把直流电逆变为一定的固定频率和电压 ， 对于逆变为频率可调 ， 电压可调的逆变器我们称之为‘变频器’ 。
变频器输出的波形是模拟正弦波 ， 主要是用在三相异步电动机的调速 ， 又叫变频调速器
变频器的工控图
现在的很多家电产品也都加入了变频技术 。 变频器的工作原理被广泛的应用于各个领域 。
变频器是怎样来控制电机的旋转速度的？感应式交流电机的旋转速度决定于电机极数和频率 。 由电机的工作原理决定电机的极数是固定不变的 。 如果仅改变频率而不改变电压 ， 频率降低时会使电机过电压 ， 这样可能导致电机被烧毁 。 因此变频器在改变频率的同时也必须改变电压 。
【移动支付|变频器的应用和原理】比如我们要使电机的旋转速度减少一半 ， 就得把变频器的输出频率从50Hz减到25Hz ， 而变频器的输出电压也要从380V变至200V.
