华为|日联科技x-ray: 连接器工艺流程中不可或缺的在线检查工程

华为|日联科技x-ray: 连接器工艺流程中不可或缺的在线检查工程

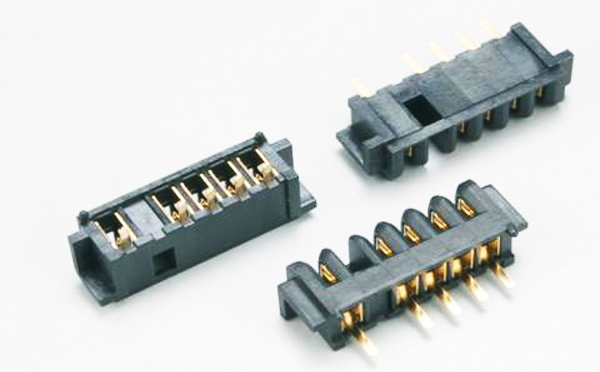

连接器是电子终端实现信号传递与交换的基本元件单元 ， 一个基本的连接器包括四部分：接触界面、接触涂层、接触弹性组件以及连接器塑料本体 ， 其作用是实现电线、电缆、印刷电路板和电子元件之间的连接与分离 ， 进而传递信号、交换信息 。 亦称作接插件、插头和插座 。

 连接器具有易于批量生产、易于维修、便于升级、提高设计灵活性等特点 ， 广泛应用在航空航天、通讯与数据传输、新能源汽车、轨道交通、消费类电子、能源、医疗等各个领域 。
连接器具有使所有电子关连机器的电力和电气信号 ， 在任何环境下都可以保持顺畅的连接的使命 。 为了提高其可靠性 ， 在生产连接器的工艺流程最后会进行检查工程 ， 保证产品质量 。
1、模具工程
用于绝缘体和端子的制造 ， 生产连接器不可缺少的成型模具和冲压模具 。 模具原则上使用强度和磨损性能较高的优质钢材 。 在用于制造绝缘体的成型模具内 ， 由于连接器本身精密 ， 模具内的隔板仅占非常微小的空间 。 模具可左右连接器的品质 ， 它要求超精密加工技术 。

2、成型工程把成型模具和适合每个零部件的成型机配成一套 。 绝缘体的材料主要为液晶聚合物 ， 尼龙等塑胶树脂 。 先将这个加工成球状的树脂放入成型机内 ， 加压使其溶解的同时 ， 在模具内瞬间冷却 。 取出凝固部分 。 如何又快又稳定地生产产品 ， 是成型技术的关键 ， 丰富的经验至关重要 。
3、冲压工程
每个零部件都需要选择适合的冲压器械和模具 。 被加工成薄板的材料 ， 放入冲压器械的模具中间 ， 通过上下挤压运动来加压 ， 并逐渐形成连接器的形状 。 冲压件这一步容易造成产品的内部缺陷 ， 如何高速、稳定生产精度高、形状复杂的产品是难点 。
4、电镀工程
为了确保连接器的接触部分不会因生锈、磨损而接触不良 ， 接线部分要保证客户容易进行焊接作业 。 电镀技术不仅可以确保接触部分的可靠性 ， 同时作为解决环保问题的重要技术之一 ， 是连接器公司必须掌握的一项重要技术 。
5、组装与检查工程
生产出来的绝缘体、端子 ， 最终使用自动组装机加工为成品 ， 然后对成品进行测试与检测 。 这期间会用到X光检查机 ， 不破坏产品外观的前提下 ， 对连接器内部进行成像 ， 上述每一步工艺可能造成的工艺缺陷问题会在X光检测图像中显示 。
组装技术包括工程设计、组装自动器械、工具设计技术 ， 是决定产品质量和成本的重要技术 。 近年来 ， 连接器越来越微小化 ， 生产过程自动化程度高 ， 相对应的检测需求也要求对接产线 ， 提高检测效率 。
【华为|日联科技x-ray: 连接器工艺流程中不可或缺的在线检查工程】X光在线检查机可以根据客户产线进行定制 ， 满足自动化作业需求 。 自动上料、自动检测、自动判断、自动分拣、自动下料 。 质量保证技术 ， 从设计到生产 ， 产品质量是制造公司不可或缺的技术 。
