|CAD基础练习题教程：画完宣布你正式入门了
文章图片
文章图片
文章图片
【|CAD基础练习题教程：画完宣布你正式入门了】
文章图片
文章图片
高手绕道
最近依然有很多小伙伴提及到自己在学校的CAD练习作业题 ， 电影里有打电话问功夫情节 ， 这里当然可以在网上找练习题答案啊 。
当然 ， 题目太多 ， 不太可能每一题都完完整整把教程弄出来 ， 不过解题思路其实可以相通的 ， 以后不定期放上教程 ， 激发大家更多的想法 。

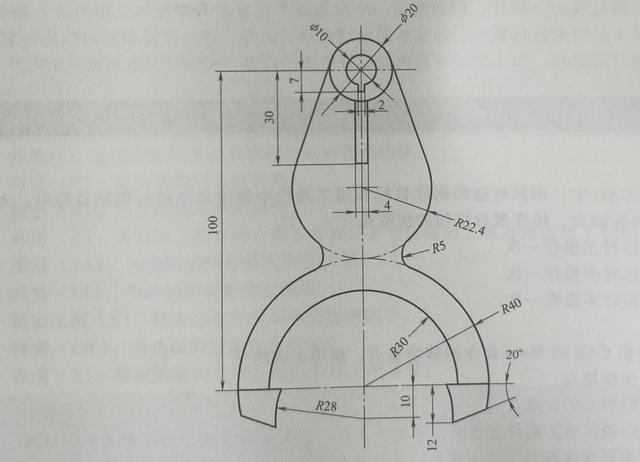

这是今天的题目：
一眼看下去 ， 不就是几个圆嘛 ， 好像挺简单的 。
说难也不难 ， 但是某些地方处理起来可能会繁琐一点 ， 为什么繁琐 ， 因为绘制的方法很多 ， 哪种快看自己的习惯 。
这里有两个点要注意 ， 上方R22.4的圆心确认 ， 公切线 ， 以及下方突出部分的绘制 。
CAD版本：中望CAD 2020专业版

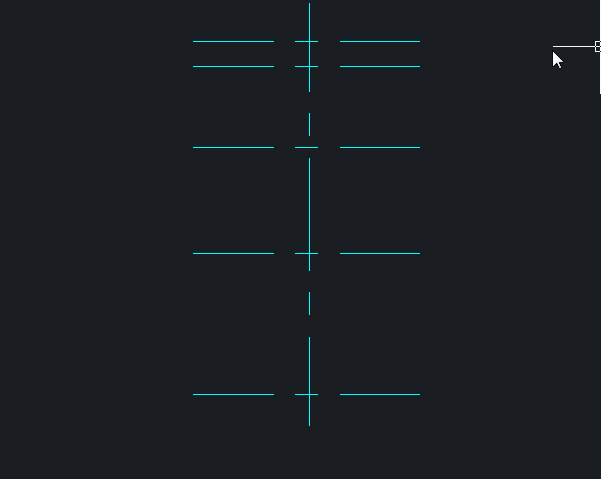

1、基本的辅助线画好 ， 有竖直尺寸的基本可以通过偏移来画辅助线 。 （可能有小伙伴会觉得 ， 这么多辅助线看得眼花缭乱 ， 简直多余 。 谁都想一步到位）

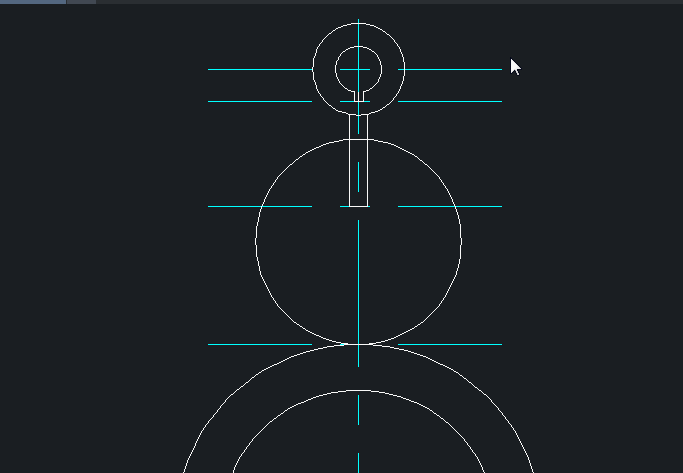

2、把能确定圆心的圆通通画出来 。 （不知道有没有小伙伴想过 ， 是否能画一半 ， 然后镜像 ， 希望有小伙伴可以验证一下 ， 会不会画得更快 。 ）

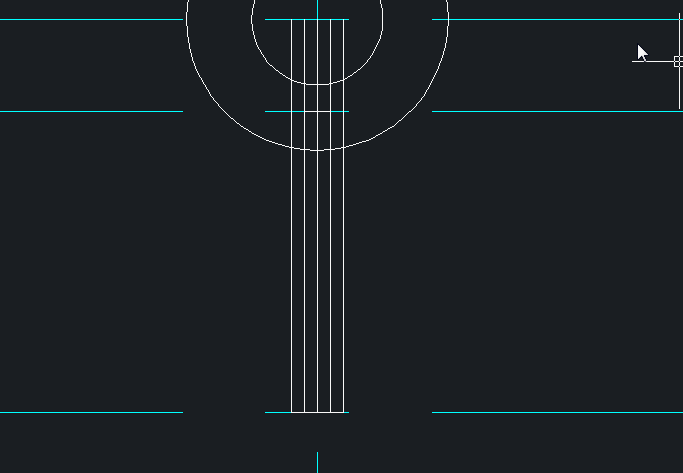

3、画小矩形 ， 你喜欢直接画也可以 ， 只要能快速定位的话 ， 这里采取的偏移一条条画出来 ， 这一步可以杠一下 。
4、眼花了吗？先修剪一下吧 。

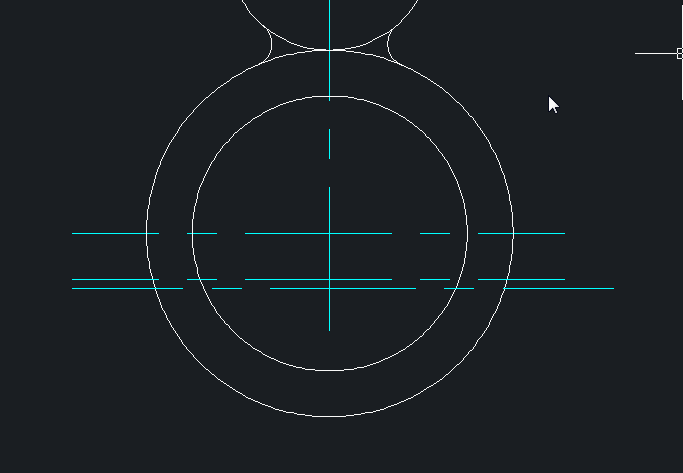

5、绘制中间的圆 ， 利用与R40相切得知圆心 。
6、R40和R22.4的公切圆 ， 用相切 ， 相切 ， 半径即可 。 （画一边 ， 再镜像或者CO什么都可以）
7、φ20和R22.4的公切线 ， 执行直线命令 ， 按住Shift ， 鼠标右键 ， 可以看到切点的选项 ， 确定一个切点之后 ， 重复执行shift+鼠标右键 ， 继续确定下一个切点即可 。
8、确定圆心画R28 ， 之后那些线条补一补就ok了 。
9、MI镜像另外一边 。

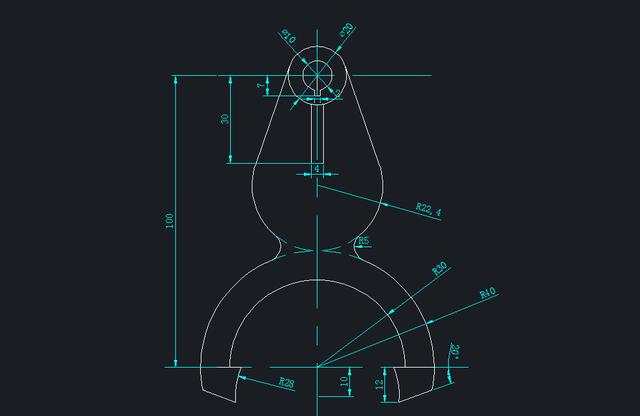

最后修改一下 ， 该标注的标注 ， 该修剪的修剪 ， 就完成了 。
有没有下一期就看大家的点赞和收藏了 。
