雨水花园|北京海绵城市试点区：雨后无积水，7成雨水被控制
东六环西侧 ， 不久前完工的杨坨安置房项目北区 ， 几幢尚未交付使用的高楼静静伫立 。 天空蔚蓝如洗 ， 映衬得红棕色楼体端庄大气 。
【雨水花园|北京海绵城市试点区：雨后无积水，7成雨水被控制】前一天刚刚历经雨水冲刷 ， 但地面无积水、不泥泞 ， 找不出半点“狼狈”痕迹 。 在通州区 ， 得益于近年来持续推进的海绵城市改造建设 ， 哪怕在多雨汛期 ， 19.36平方公里的试点区与新建项目区也实现了小雨不再积水 ， 大雨不再内涝 。
基本功：倒水不“流窜” ， 数秒即下渗
走在杨坨安置房项目北区内人行步道上 ， 平整的小灰砖提供微弹脚感 ， 内里更是暗藏玄机——“哗哗”倒上半瓶矿泉水 ， 也不会向四面八方“流窜” ， 而是仿佛被砖面牢牢吸住 ， 几秒钟便可原地下渗 。
【雨水花园|北京海绵城市试点区：雨后无积水，7成雨水被控制】奥妙在于 ， 这里的人行道均采用透水铺装方式 ， 也是用得最广的海绵化手段之一 。 现场施工人员介绍 ， 不同性质的透水铺装有不同结构层 ， 一般共有3至4层可渗水基质 。 从上到下分别为透水砖、30mm厚细颗粒无砂透水混凝土、100mm厚粗颗粒透水混凝土、150mm厚级配碎石 。 相较普通路面它渗水速度快 ， 一定程度的降雨量内不会形成径流 。
若是雨下得大 ， 透水铺装一时来不及“喝掉” ， 多出的水该往哪儿排呢？采访人员看到 ， 小区中心种植着一片硕大苗圃 ， 高高低低的植株在微风中摇曳生姿 ， 而苗圃边缘要比人行道矮上15-20厘米 。 显然 ， 当雨水在路面形成径流后 ， 即可向低流入其中 。
据了解 ， 这便是海绵系统中 ， 与透水铺装如影相随的另一元素——生物滞留池 。 因多栽有树木花草 ， 兼具绿化景观效果 ， 还有个更形象好听的名字“雨水花园” 。 和透水铺装类似 ， 雨水花园也采用多层结构 ， 最上是30-50厘米的种植土 ， 然后是细沙、砾石 。
本文图片

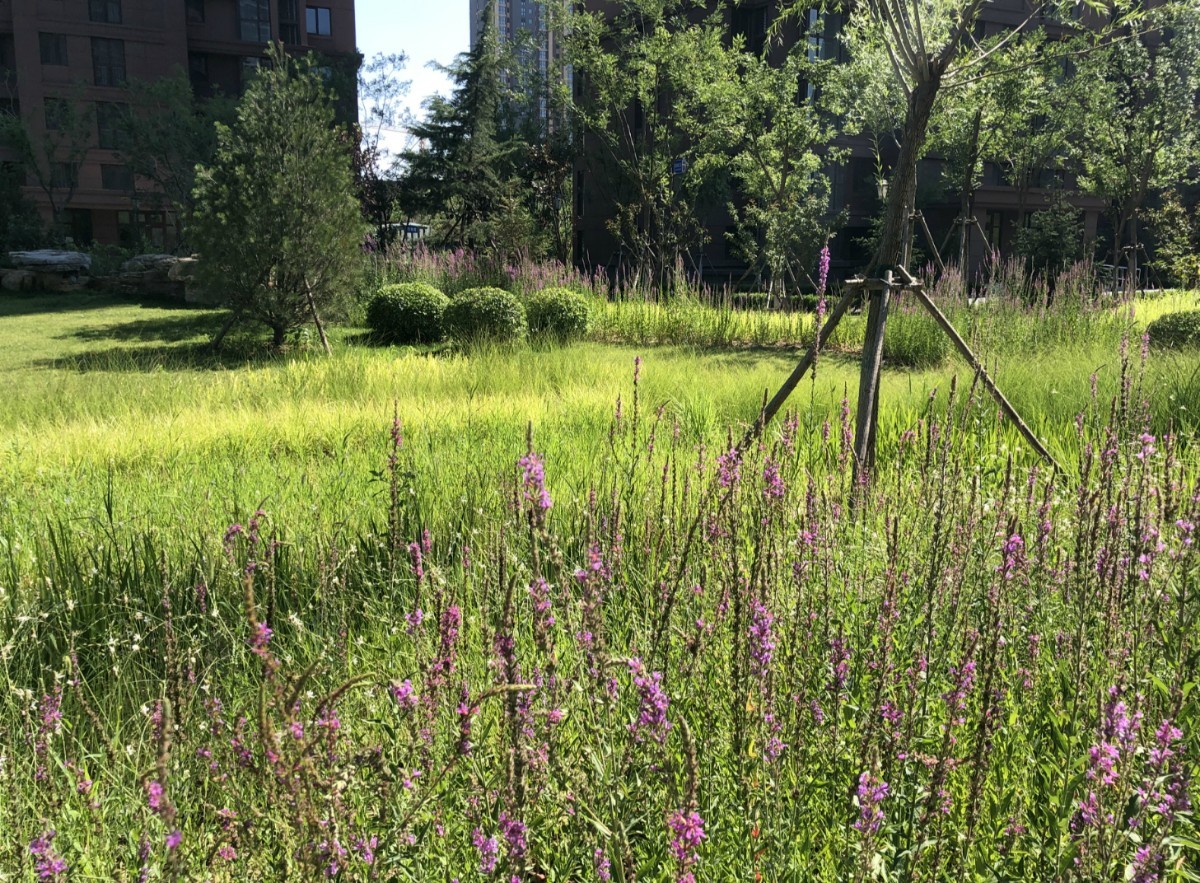

杨坨安置房项目北区中心的雨水花园
因常处于“干湿切换”状态 ， 植物选择方面 ， 雨水花园会较为青睐千屈菜、萱草、鸢尾、芦竹等既耐涝又耐旱的植物 。 它们在烈日下不易枯萎 ， 经浇灌后更是生机勃勃 。
加分项：“孔隙”共发力 ， 净化再外排
相比较为平坦开阔的杨坨安置房项目 ， 位于城市副中心行政办公区东南侧的职工周转房项目体量更大 ， 且内部地形起伏、高差明显 。 漫步其中 ， 多种海绵元素“轮番登场” ， 如同对海绵系统的全方位展示 。
本文图片

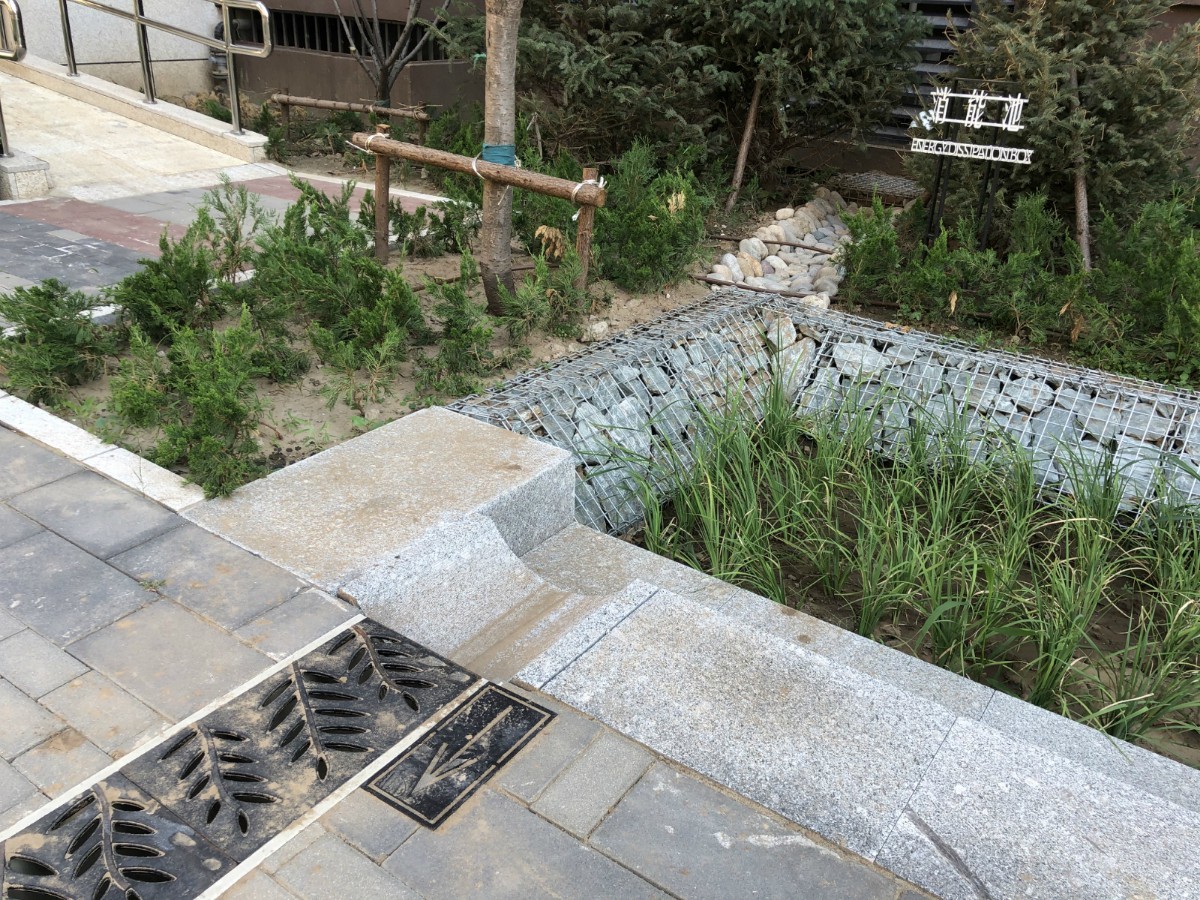

职工周转房项目 ， 雨水可由消能池流入前置塘 ， 再经U型沟排出
例如 ， 小区每栋楼房外墙壁上 ， 均装有供雨水流下的管道 。 细看管道下端出口处 ， 承接着一条两边高中间凹、铺设白色鹅卵石的小沟 。 这便是为了缓冲奔涌而下雨水、防止其四处迸溅的“消能池” 。
雨水经过“消能” ， 变得柔顺服帖 ， 即可由消能池的出口流入与其相连的楼前绿化带 ， 或者前置塘中 。 它们的作用都是多保有一会儿雨水 ， 尽量让其原地下渗 。
若是水量过大 ， 这两处装置“喝”不进去 ， 就该轮到“U型沟”发挥作用了 。 它藏身地下 ， 贯穿人行道 ， 一头连接楼前绿化带或前置塘 ， 另一头连接附近较大一处雨水花园 。 表面用铁网铺设 ， 与人行道面找平 ， 不影响日常通行 。
本文图片
U型沟将各处绿地连接成一个整体
施工人员介绍 ， 结合地形坡度 ， U型沟主要起到传输作用——小区域承载不了的雨水流到中区域 ， 再承载不了的流到大区域 。 可以说 ， 通过U型沟的连接 ， 项目内大大小小的塘、池、绿化带、雨水花园得以成为一个整体 ， 如同海绵上的“孔隙”共同发力 ， 最大限度吸收、存储雨水 。 只有当雨水实在过多 ， 超出整块“海绵”的承载能力 ， 才会通过科学设置的溢流井进行外排 。 采访人员看到 ， 每处溢流井旁均铺设了鹅卵石 ， 保证雨水排入市政管网前得到净化 。
本文图片

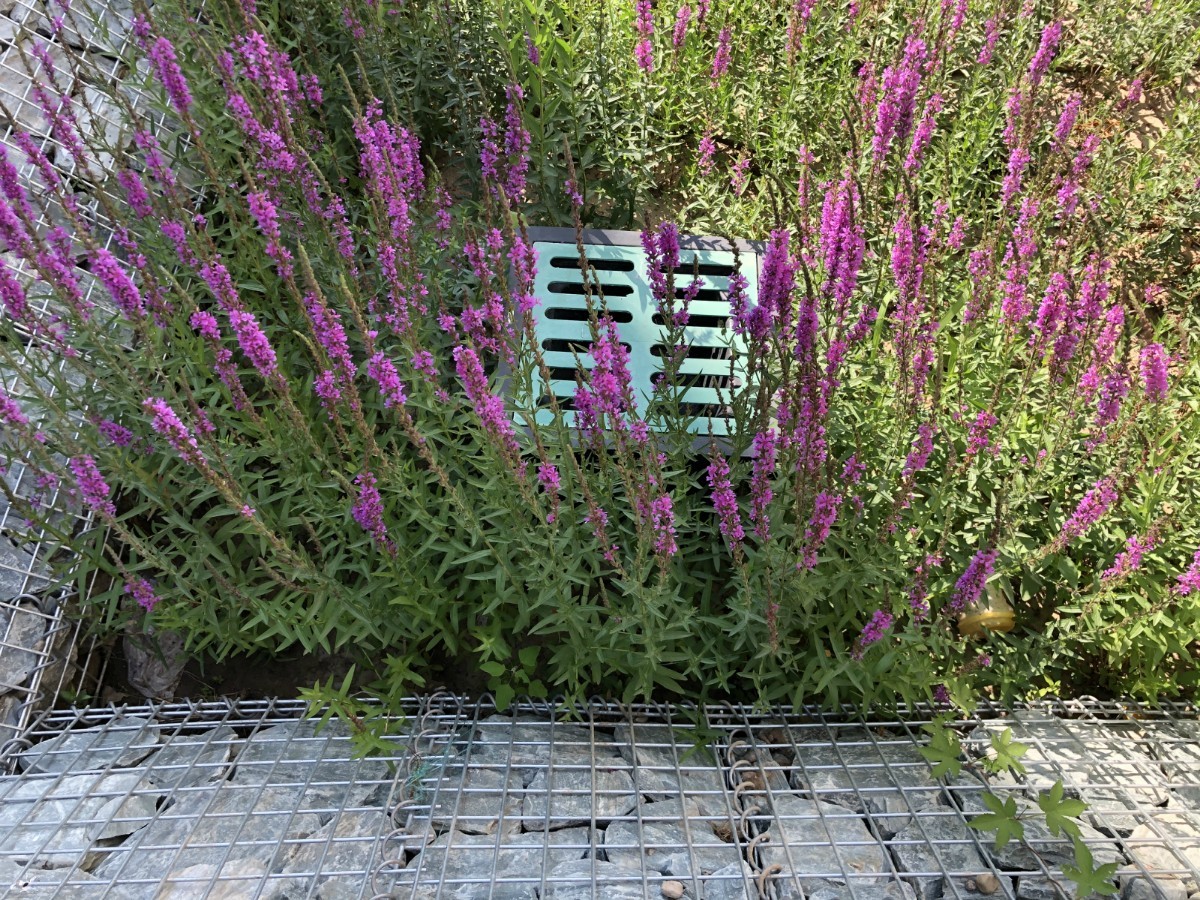

雨水花园里设置的溢流井
改进：更新透水结构 ， “倒置”雨水花园
“对于中小雨 ， 我们希望尽量以‘渗’为主 ， 涵养地下水源 ， 同时运用‘滞’的手段延缓雨水排放 ， 促进下渗并减少管道压力 。 至于蓄、用 ， 或者最终外排 ， 都要注意做好净化工作 。 ”通州区海绵办技术中心负责人、北京建筑大学副教授宫永伟告诉采访人员 ， 诸多海绵化手段归根结底都是为“渗、滞、蓄、净、用、排”而服务 ， 这也是海绵系统核心的“六字方针” 。
自从三年多前来到通州区海绵办 ， 宮永伟和同事们便潜心投入到对海绵城市的探索之中 。 彼时没有可借鉴的成熟经验与样本 ， 大家在总面积19.36平方公里的试点区边研究边推进 ， 每周还要去项目工地巡查 ， 发现问题及时调整 。
几年建设下来 ， 试点改造区交出一份漂亮答卷——该区域年径流总量控制率达到75% ， 即经过渗透、集蓄、利用等举措 ， 全面控制雨水量占到总降雨量7成以上 。 宮永伟和同事们还针对海绵城市技术标准、管护办法 ， 植物选择等 ， 编制了十多项适用于北京城市副中心的技术文件 。
虽然对海绵元素的应用愈发得心应手 ， 技术人员仍未停下思考与改进的脚步 。 例如一块透水砖 ， 起初是在砖面上设计密集孔隙 ， 令水可以下渗 。 但北方地区灰尘较多 ， 大家渐渐发现孔隙容易被堵塞 。 于是从去年开始 ， 尝试使用新结构来实现透水功能——砖面没有孔隙 ， 砖和砖之间用“卡扣”相连 ， 将缝隙设置在“卡扣”上用于渗水 。
另外 ， 雨水花园的常规做法是种植土在上 ， 下方依次铺设细砂、砾石 。 “我们原本期待雨水下渗后 ， 土层下方的材料可以吸附污染物 。 但后来发现表面土层就能将污染物拦截得差不多 ， 等于说吸附材料尚未发挥作用 ， 土层还容易被污染 。 ”宮永伟介绍 ， 经过讨论 ， 大家在通州试点进行了实验 ， 将吸附材料与土层倒置 。 “这样可以先对雨水进行过滤和净化 ， 污染物肯定能去除得更多 。 当然植物的根还是伸到下面土层中 ， 目前看长势也不受影响 。
细化：路缘石隔离土泥 ， 小装置挡住臭气
与外请技术团队不同 ， 通州区海绵办负责人蔡殿卿一直生活工作于此 ， 是不折不扣的“老通州” 。 自2016年4月成为第二批全国海绵城市试点 ， 通州区海绵城市改造工作一晃走过4年零3个月时光 。 点点滴滴变化看在眼里 ， 谈及与改造前的差别 ， 他感触最深 。 “拿我自己住的小区来说 ， 以前是混凝土路面 ， 下点小雨坑坑洼洼就出来了 ， 得绕着走、跳着走 ， 雨大点儿就得趟着走了 。 经过海绵化改造后 ， 出行再不会弄得一身是水 。 ”
更明显的效果则体现在工作方面 ， 蔡殿卿坦言 ， 海绵城市建设前 ， 对积水严重地区的整治可以用“头疼医头、脚疼医脚”来形容 。 哪儿有积水 ， 就在旁边修蓄水池、调整线路 。 “以往只要下雨 ， 无论大小 ， 工作人员都要回单位做防汛准备 。 像立交桥的两头得有人值守 ， 在积水风险点位加设应急排水设备 ， 还要应付这里那里的突发抢险任务 。 ”而海绵化改造令雨水直接滞留在源头 ， 大大缓解外排压力 ， 近两年海绵建设试点内汛期出动人员抢险的频率越来越低了 。
有了试点改造区的成功经验 ， 通州区近年诸多新建项目设计时基本都考虑到了对海绵元素的纳入 。 与此同时 ， 对老旧城区尚存的一些细节问题 ， 也通过可行的海绵手段进行了处理 。
蔡殿卿介绍 ， 有的小区、公园出于景观需求 ， 会使用微地形绿化 ， 即绿地高于人行路面 。 下雨时容易将草叶、泥土等冲刷到路面上 ， 视觉上显得比较脏 。 “我们就在路面与绿地交界处使用高一点的路缘石进行遮挡 ， 形成两个分区 ， 让水不要流到路面上 ， 再为绿地专门设计排水出口 。 ”
此外 ， 老城区不少管线雨水和污水共用 ， 导致雨水口容易返臭味、滋生蚊蝇 。 近一年来 ， 海绵办为通州区的一些雨污合流制区域安装了防臭雨水口 ， 这在北京也属新鲜事物 。 “将一个小装置放入雨水口中 ， 类似一道小门 。 下雨时水一冲就开了 ， 水一停 ， 小门就回来封闭管道、挡住臭气 。 ”在蔡殿卿看来 ， 这是基本技术成熟后必然会关注的方向 。 “不只是看大面上有没有积水 ， 我们也希望能继续去抠细节 ， 做到精细化提升 。 ”
