这机器为夏普组合音响 ， 其实是不能分开的层 ， 我们当它是4层吧 ， 第一层为功放 ， 第二层为磁带机 ， 第三层为收音机、第四层为CD、.整机布局不错 ， 结构分明 ， 机器采用了3块led屏.当年这个磁带机械部分叫做共轴双卡 ， 就是共用一个主导轴 ， 90年代这个机器一千多块钱 。
中间支撑板拿掉以后 ， 机器就摇摇欲坠了 ， 东西较多 ， 拆起来比较麻烦 。

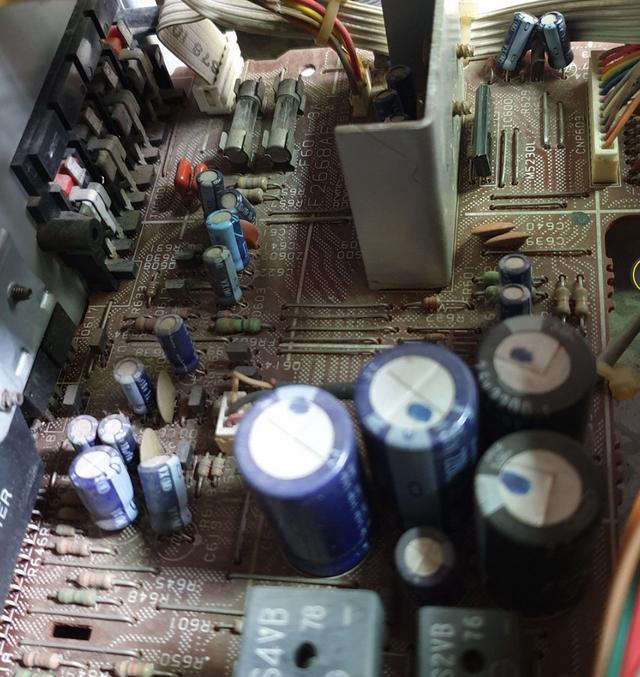

这个就是电源和功放板
换一个角度再看一下电源板兼功放板 ，
功放部分用了厚膜功放块 ， 那个年代的中高端标配 ， 音质比较不错 ， 一致性好 ，
【机器|九十年代的共轴双卡磁带机芯，一个仓放两磁带】

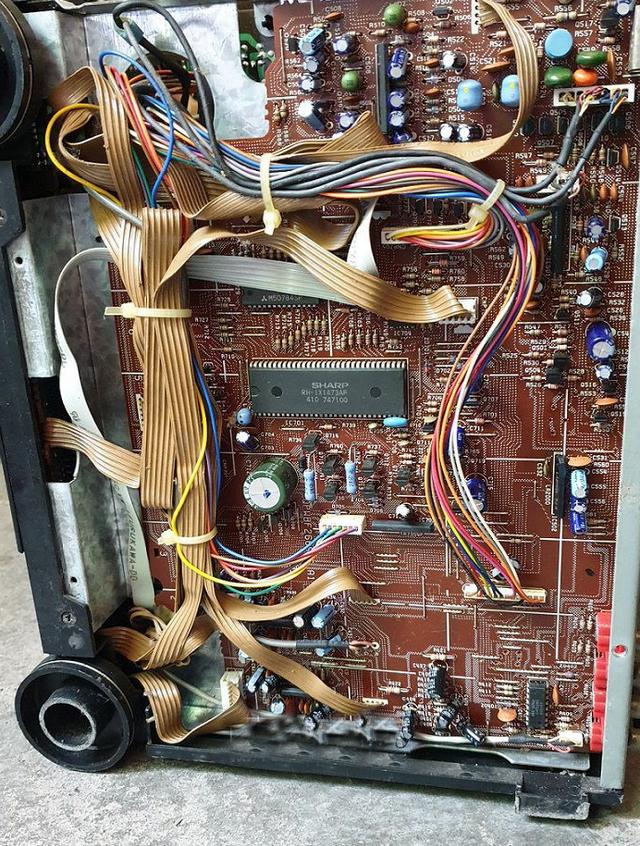

把机器大头朝下翻过来 ， 拆掉底板 ， 主要的部分都在这儿；中央控制器 ， 马达驱动 ， 螺线管驱动 ， 磁头放大 ， 磁带选曲 ， AUX信号输入输出都在这个板上 ， 当然还有CD的部分功能
RH-IX1473AF中央控制芯片
D4052BC感觉跟cd4052差不多 ， 负责信号切换 ， 右侧红色的就是AUX插座
LA2000 ， 是一款由SANOY生产商生产的音频电平传感器 ， 主要用于磁带选曲功能 。

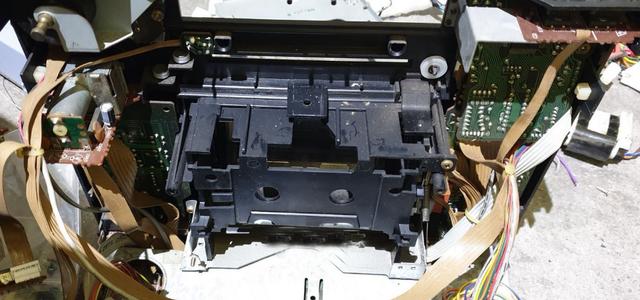

拆掉磁带机芯以后剩了一个框架
单仓双卡 ， 把两盘磁带放在一个磁带门里面 ， 不多见 ， 这种结构最大的好处是复制磁带时完全没有带速和抖晃误差 ， 因为两个磁带是同一个主导轴驱动 ， 任何时候原带和复制带的速度都保证完全一样 。

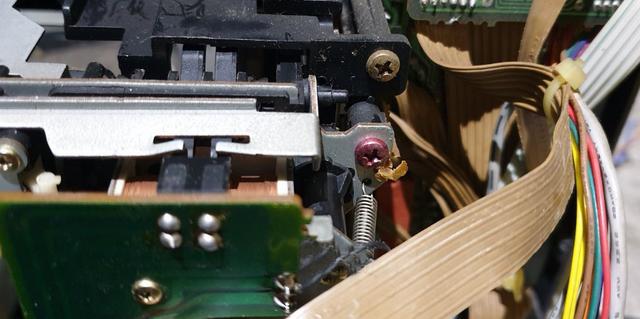

一颗粉红色的螺丝 ， 感觉很奇怪 ， 为什么内部螺丝还要分颜色？多处查看以后发现一共有4颗粉色的螺丝 ， 而且都是固定在磁带机芯上 。 明白了几十年前设计者的用意 ， 把这4颗粉色的螺丝拆掉 ， 就可以把机芯分离 ， 他的用意应该就是这个 。

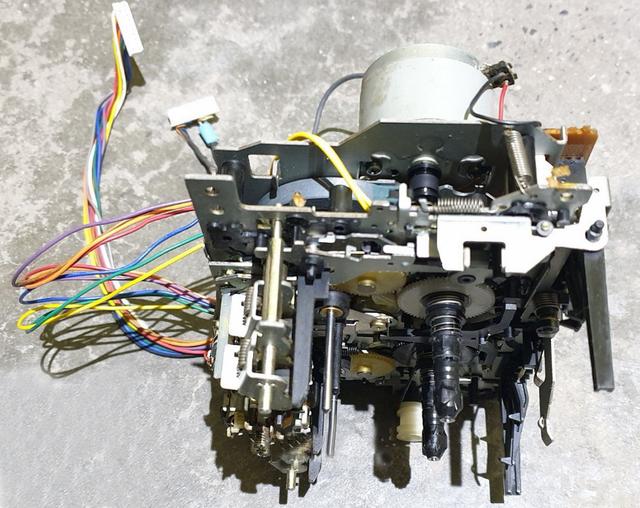

机芯拿出来一看真的挺复杂 ， 这是把两个机芯合并成一体 ， 两个旋转磁头同步升降 ， 分开旋转；4个压带轮公用2个固定柱 ， 4个卷带轮共用两个固定柱 ， 但是他们是分开控制 ， 左侧的小皮带是录放舱计数器 ， 带动一个旋转光标 ， 主板通过红外收发识别转数 。
机芯左侧进出仓压板 ， 磁带门关上以后 ， 左侧一个微动开关被触发 ， 按键操作才被允许 。
机芯右侧计数器机械转盘 。
上面4个杠杆 ， 识别1号仓或者2号仓有无磁带 ， 还有录放保护检测 。
由于脱离了磁带门的限位 ， 只能在最里边放上一个磁带 ，
磁带机芯背面电路板 ， 主要是固定线材以及开关转接的作用 ， 零件非常少 ， 右侧就是主轴电机 ， 同时负责磁头压带轮组件升降

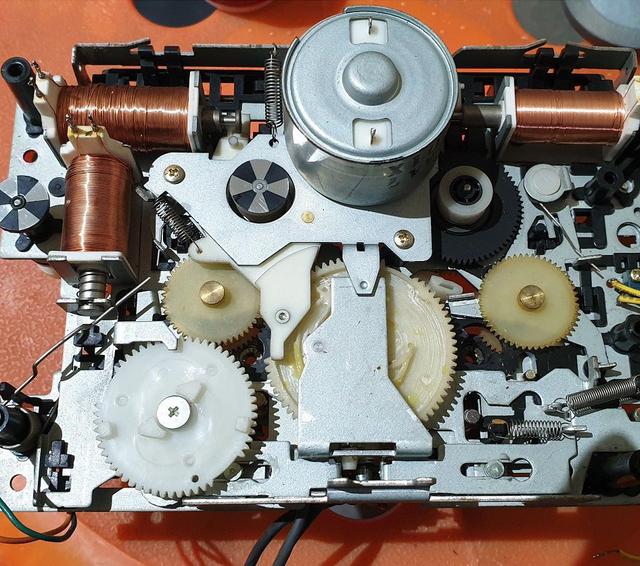

把三个螺旋管与主板之间固定的焊锡去掉 ， 拧掉螺丝 ， 就可以去除PCB ， 两个大大的飞轮 ， 保证主导轴转速平稳 ， 三个检测开关 ， 三个螺线管 ， 两个电机 ， 负责机芯的机械动作 ， 最上方的马达控制磁带快进与快倒 。
拿掉飞轮以后 ， 就可以看到机芯上其实有两个光电转换盘 ， 1号仓和2号仓各用一只 ，
①左侧下方靠近齿轮的螺线管 ， 触发主导轴方向控制滑板的操作 ， 切换1号磁带仓与2号磁带仓的收带轮与压带轮 。
②左侧上方的螺线管触发米黄色方式齿轮运作 ， 主要负责升降磁头压带轮组件 ，
③右侧的螺线管 ， 控制一个齿轮 ， 使快进暂停 ，
磁带旋转计数器在机芯左侧 ， 白色尼龙轮带动反光转盘 ， 进行光电转换 ，
上世纪80年代正是日本家电产业辉煌的时代 ， 这种超级复杂的机电一体化家电层出不穷 ， 当时日本的设计有几个特点：喜欢单面板+跳线群的布线方式 ， 集成电路和晶体管都是日本生产 ， 喜欢N块线路板横着竖着立体安装 ， 用复杂的线路连接 ， 更关键的是 ， 这种让人头大的设计用起来还非常可靠 ， 可能日本资源贫乏 ， 设计都要尽量节省材料 ， 单面板加跳线比双面板可以节省大量的铜资源 ， 所以在允许的情况下都尽量采用 。 美国没有这个顾虑 ， 所以同期就见不到这种设计风格 。 而现在的数字电路布线复杂单面板加跳线已无法胜任 ， 所以日本也不再采用了 ， 想当时日本电子产业的发达可见一斑 。
