趁着Intel推出新一代平台的当口 ， iGame也发布了最新的Z490主板——iGame Z490 Vulcan X ， 它就是继承Vulcan之名的最新一代主板 。 由于Comet Lake-S的中高端CPU对主板供电的需求增强了 ， 在各大厂商的Z490主板上他们都着重加强了主板的用料 ， 这张iGame Z490 Vulcan X自然也不例外 ， 那么 ， 在全方位加强之后 ， 新的Vulcan X主板能达到什么样的高度呢？本文就对这块主板进行全面的测试 ， 以解答这个问题 。
Z490芯片组简介可能还有很多朋友并不熟悉Z490芯片组的规格 ， 所以这里在介绍这款主板之前先对Z490这个新推出的芯片组做一个简单的介绍 。

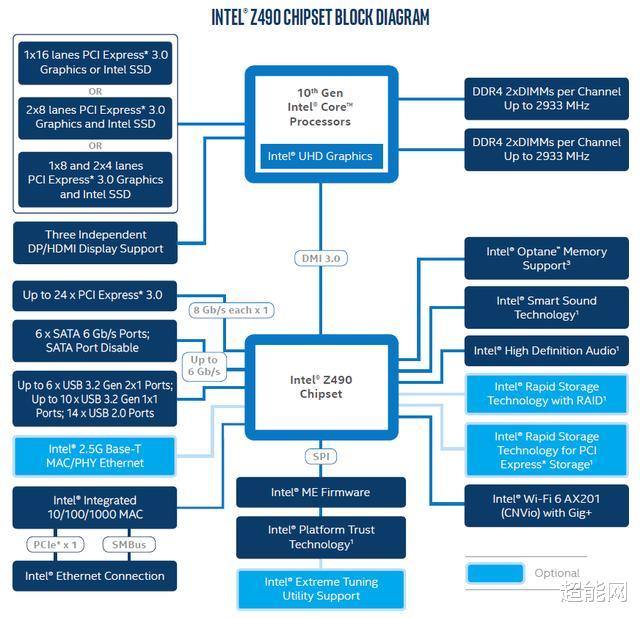

Z490是Intel 400系芯片组的旗舰型号 ， 可搭配第十代酷睿及其他归属于Comet Lake-S家族的处理器使用 。 它与处理器之间仍然是通过一根DMI 3.0x4的总线相连接 ， 最高可扩展出24条PCIe 3.0供周边设备使用 ， 能够提供6个SATA 3接口 ， 最高可提供14个USB 2.0接口、10个USB 3.2 Gen 1x1接口和6个USB 3.2 Gen 2x1接口 。 较上代Z390相比 ， 它在内部新增了对Wi-Fi 6的支持 ， 通过CNVio可与自家小巧的AX201网卡相连 ， 在提供高速无线网络的同时减少网卡占据的空间 ， 另外 ， 对有线网络的支持也升级到了更高的2.5GbE标准 ， 可搭配自家的I225-V网卡实现2.5Gbps的有线网络连接 。
iGame Z490 Vulcan X主板介绍iGame Z490 Vulcan X在自家的定位中属于顶级 ， 自然在包装上也下了很大的功夫 ， 这种带手提的包装盒也就只能够在各家的顶级主板上才能见到了 。
打开包装之后 ， 主板和其他附件被分装在两个盒子中 ， 我们先把主板取出 ， 来看看它的正脸 。

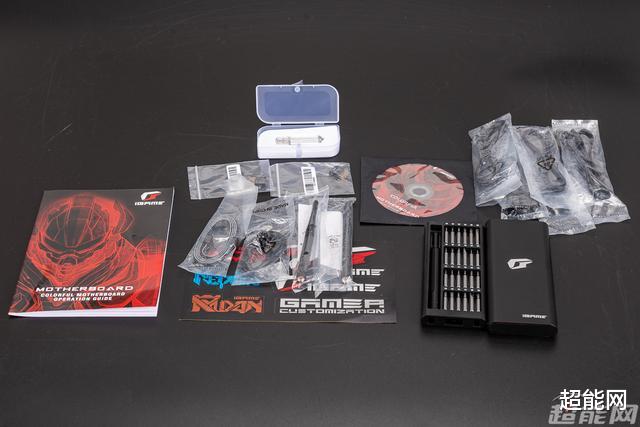

其他的附件非常丰富 ， 常规的说明书、驱动安装光盘自然是俱全 ， iGame为了方便用户装机还特意赠送了一套螺丝刀工具组合和一个32GB的U盘 ， 其他的线缆有5条SATA线和两条RGB/ARGB延长线 。
内存与PCIe插槽
iGame Z490 Vulcan X拥有标准的四条内存插槽 ， 最高可以支持到DDR4-4000 。 旁边的插槽标记并没有说明优先级 ， 这款主板很可能使用的是T-Topology布线 ， 拥有良好的内存兼容性 。

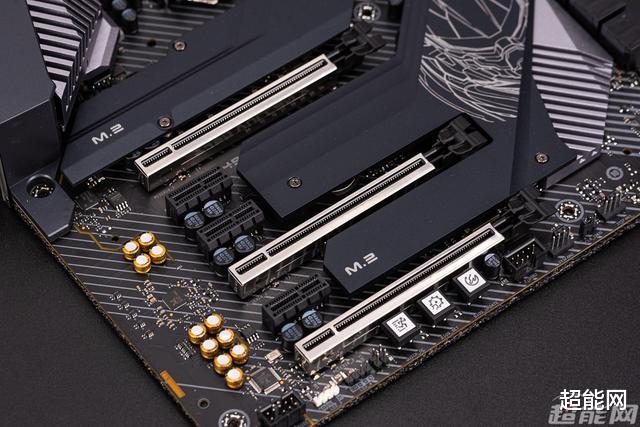

考虑到用户的扩展性需求 ， iGame并没有吝啬地只提供两根x16的PCIe 3.0插槽 ， 而是提供了三根完整长度的PCIe插槽 ， 并且它们全部都有金属装甲覆盖 。 不过由于平台的限制 ， 其中前两根PCIe插槽在一起使用时会平分直连CPU的16条PCIe 3.0总线 ， 最后一根PCIe插槽来自于PCH ， 带宽为PCIe 3.0 x4 。 另外 ， 为了方便用户继续扩展主板 ， 它还提供了三根PCIe 3.0 x1插槽 。
背板扩展：四个USB 3.2 Gen 2接口
iGame Z490 Vulcan X在背板上提供了8个USB接口 ， 其中2个是USB 2.0规格 ， 2个是USB 3.2 Gen 1规格 ， 而其余的三个Type-A和一个Type-C口都是USB 3.2 Gen 2规格的 ， 支持10Gbps的传输速率 。 此外 ， 还有HDMI 2.0和DisplayPort这两个为核显提供的显示输出接口 。 网络支持方面则是全面升级 ， 由于用上了新一代2.5Gbps网卡 ， RJ-45网口是2.5GbE规格的 ， 而无线网络是Wi-Fi 6规格的 。 音频方面 ， 由声卡提供了SPDIF光纤输出和6接口8声道的输出 。
不与主板M.2冲突的6个SATA接口Intel为PCH设计了一套叫做Flexible I/O的IO扩展系统 ， 其中部分SATA口会与M.2接口共用PCH的PCIe总线 ， 比较常见的情况就是在M.2接口有插入NVMe或SATA设备时 ， 主板上的某几个SATA接口会进入不可用的状态 ， 有时这会对用户的使用产生不便 。

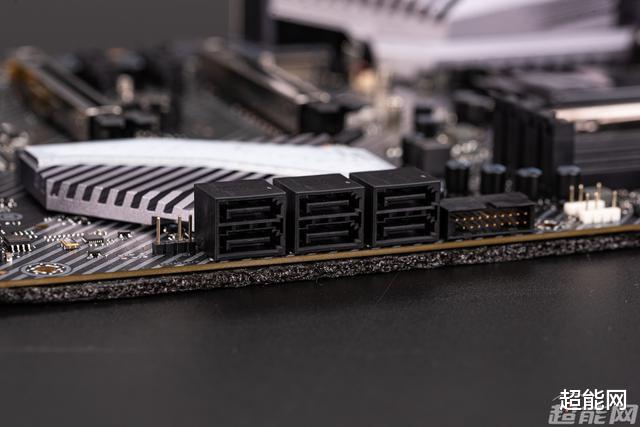

iGame为了保证用户能够使用全部的6个SATA 3.0接口 ， 在主板上加入了一颗ASM1061芯片 ， 它支持从PCIe 3.0 x1转接出两个SATA 3.0接口 ， 不管主板上插入了几个M.2存储设备 ， 用户都能够完整使用全部的6个SATA 3.0接口 。
在SATA口旁边 ， 带有一个前置USB 3.0扩展接口 ， 可在机箱上提供两个USB 3.2 Gen 1接口 。
主板集成各种功能按键

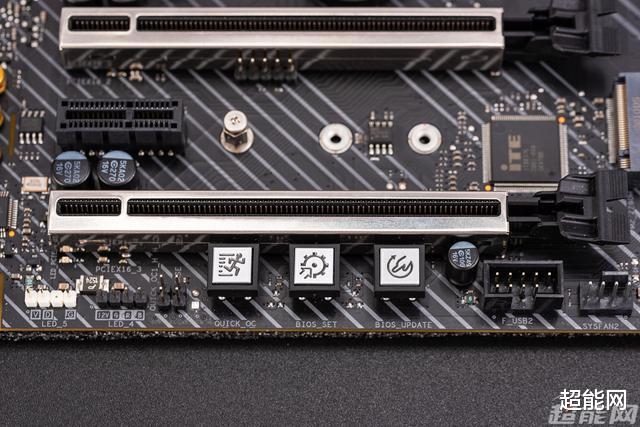

主板板载了多枚实用按键 ， 在底部有快速超频、一键进入BIOS和BIOS升级这三个实体按键 。
而在内存插槽附近则是集成了电源开关和重启按钮 ， 让用户在没有装机的情况下无需短接即可启动系统 。 而带有一个三位数码的Debug灯 ， 可以有效帮助用户确定硬件的问题 。
供电区域散热Comet Lake-S处理器因为在原有基础上为酷睿全系列解锁了超线程特性 ， 在满载时这些处理器对供电有着比以前更高的需求量 ， 而顶级的Core i9-10900K更是多了两枚核心 ， 更加吃电了 。 在高负载情况下 ， 主板的供电系统发热量会非常大 ， 此时一个高效的散热系统是必不可少的 。

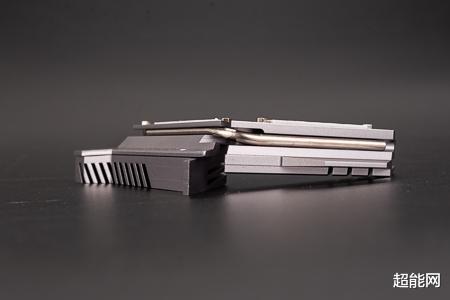

iGame Z490 Vulcan X为供电区域配备了一块大型散热模组 ， 它由两部分构成 ， 中间通过一根6mm的热管连接 。
6mm的热管主要用于平衡供电系统的温度 ， 散热片上部有较多的开口 ， 能够增大与空气的接触面积 ， 增加热交换的量 。
M.2散热片

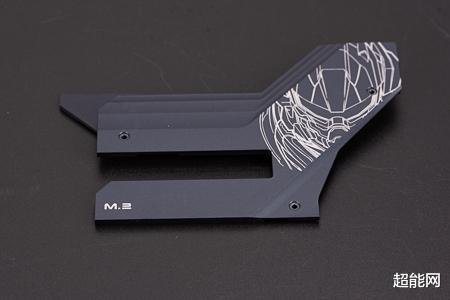

主板配有两块M.2散热片 ， 它们都是一体压铸成型的高强度、高硬度金属散热片 ， 其中第二片的面积更是能够覆盖小半张主板 ， 与空气有较大的接触面积 ， 能够确保让PCH芯片和M.2存储设备在合理温度下工作 。
灯光
iGame的Logo灯

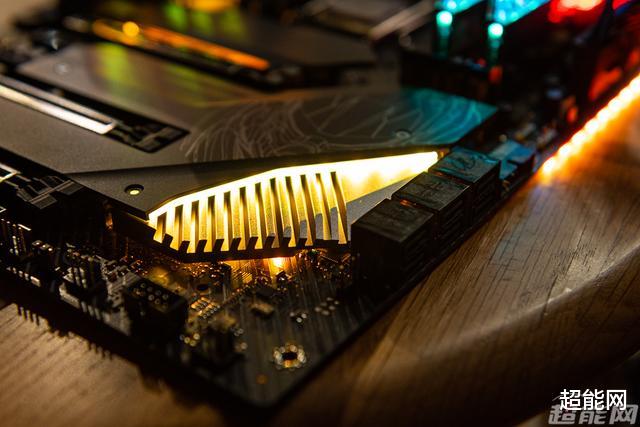

PCH区域 ， 在散热马甲下藏有RGB LED
电源区域的散热装甲灯光

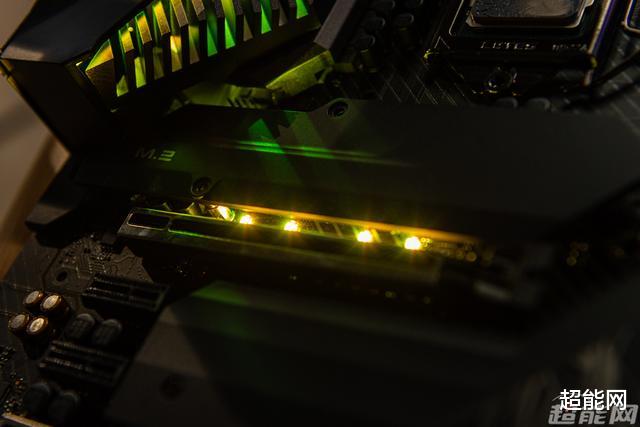

在第一片M.2散热装甲下面也置有四枚RGB LED 。
iGame Z490 Vulcan X主要设计了四个灯光区域 ， 分别位于供电区、PCH区、内存插槽旁和第一条M.2下 。 默认使用渐变的灯光效果 ， RGB灯光在供电区和PCH区域透过散热片映出 ， 相当耐看 。

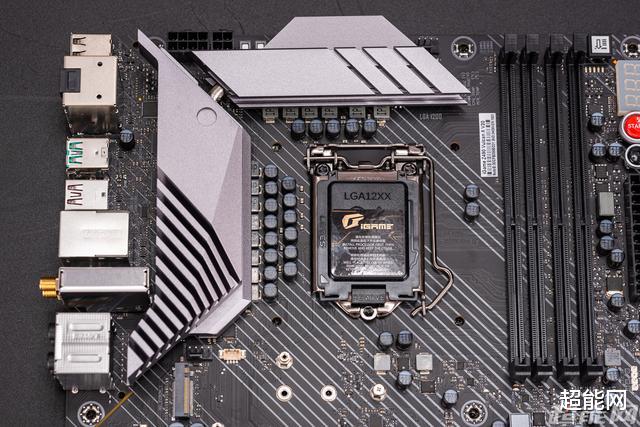

主板其他细节与拆解12+2相数字供电iGame Z490 Vulcan X的供电相数属于中规中矩的12+2相 ， 其中用于CPU内核供电的12相是通过倍相而成 。

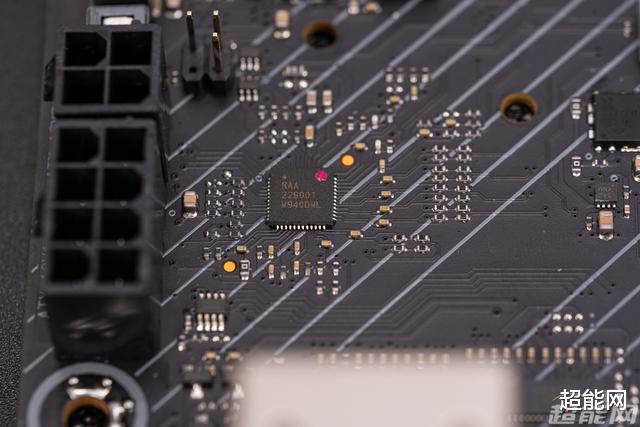

主板使用的MOSFET Driver为瑞萨的RAA 229001（RAA220002） ， 查询其技术文档可知 ， 这枚Driver最高可支持6+2相供电 ， 这里使用了倍相器将6相扩展成了12相 ， 倍相器是同样来自于瑞萨的ISL6617A ， 每相的MOSFET使用的是来自于Sinopower的SM7341EHKP ， 这是一枚DrMOS ， 上桥电流承受能力为24A ， 下桥的电流承受能力为44A 。 这些元器件最终构成12+2相的供电 。
音频区域
iGame Z490 Vulcan X的音频IC是常见的Realtek ALC1220 ， 电路设计上搭配了多颗来自nichicon的高品质电容 ， 有助于提高输出音频的质量 。
无线网卡
iGame Z490 Vulcan X的无线网卡是常见的支持Wi-Fi 6的Intel AX-200网卡 ， 网卡本体被固定在小的屏蔽盒中 ， 通过M.2 E Key与主板相连 ， 这也意味着用户未来是可以自行更换上更好的网卡的 。
主板BIOS介绍
【自动化|iGame Z490 Vulcan X主板评测：均衡的十代酷睿座驾】

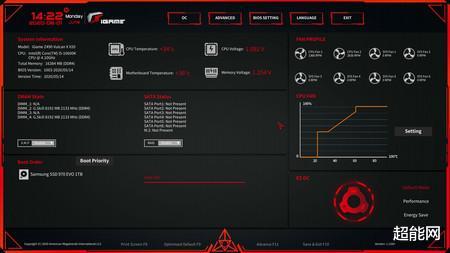

此次的iGame Z490 Vulcan X采用了全新设计的BIOS界面 ， 主界面上有整个系统状态的监控信息 ， 包括CPU温度、电压 ， 主板温度和内存电压、DRAM和SATA插槽信息等 。 在右侧还可以看到有对当前风扇转速的监控 ， 另外还配有一个EZ OC功能 ， 可以一键调节当前平台的工作状态 。
BIOS的基本功能还是比较全的 ， 在OC大选项卡中可以对处理器和内存进行超频相关的设定 ， 在Advanced选项卡中则是对主板各项功能特性的设定 。 需要指出的是 ， 在OC选项卡的电压设定中 ， 目前还不能够通过手动输入的方式调整电压 ， 并且没有防掉压相关的选项 ， 有待后续改进 。
测试

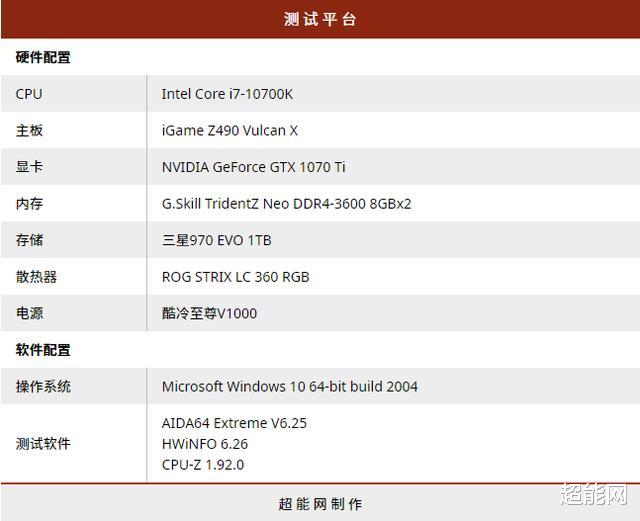

超频测试考虑到我们这颗Core i7-10700K的体质 ， 在BIOS中进行设定时将全核倍频设定在50x ， CPU电压设定在1.35V ， 可以稳定进入系统 。
在这个情况下面对平台进行AIDA64 FPU烤机测试 ， 整体平台运行相当稳定 。

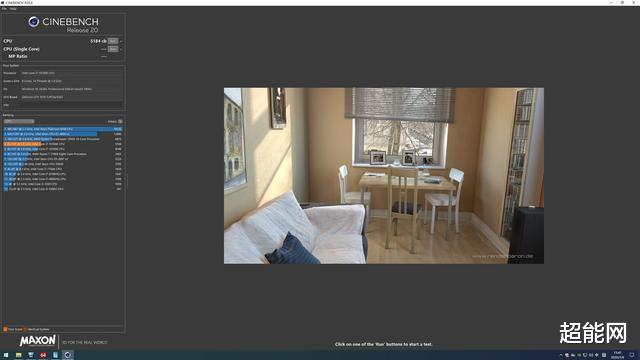

此时的Cinebench R20跑分比默认情况下高出约5.6% 。
供电测试我们从十代酷睿首发评测开始加入了对主板供电的测试项目 ， 使用专用工具直接获取主板CPU供电口的输入情况 。
供电测试在默认情况下进行 ， 没有对CPU进行超频 ， 从结果来看 ， iGame Z490 Vulcan X的供电需求与其他Z490主板没有什么大的差别 。
总结：在各方面都较为均衡的Z490主板iGame Z490 Vulcan X是采用全新设计语言的新一代iGame顶级主板 ， 主板的整体用料不错 ， 倍相而成的供电部分比较扎实 ， 用来搭配Core i9-10900K是没有问题的 。 其它方面 ， iGame Z490 Vulcan X搭载了Intel I225-V+AX-200这样的网卡组合 ， 连接性上可保证在未来很长一段时间内是不落伍的 ， 遗憾的是 ， 主板并没有提供前置的USB-C接口 。
而对于主板的BIOS ， 从整体界面上可以看到iGame进行了很大的修改 ， 很适合使用鼠标进行操作 ， 不过新版BIOS还存在一些问题 ， 超频功能也稍有缺失 ， 这些地方有待后续版本的改进 。 总的来说 ， 这是一块在各方面较为均衡的Z490主板 ， 并没有很明显的短板 ， 为主流级别的消费者提供了一个合理的购买选项 。
