|LCD与OLED显示器显示原理的硬核对比（第一章）第一节

|LCD与OLED显示器显示原理的硬核对比（第一章）第一节

文章图片

|LCD与OLED显示器显示原理的硬核对比（第一章）第一节

你可能并没有意识到你的眼睛每天要花多久的时间来通过各种屏幕和显示设备获取信息 。 根据一个调查 ， 2019年人均每天有接近七个小时的时间 ， 眼睛是盯着各种各样的屏幕看的 ， 比如说你的电脑、手机、智能手表、电脑屏幕、电子阅读器和各种可穿戴电子设备等等 。 这就意味着 ， 除了睡觉的时间 ， 现代社会的人每一天有接近一半的时间 ， 是盯着各种屏幕和显示设备看的 ， 平均每隔两秒钟就有接近一秒的时间 。 你在看屏幕这个数据其实已经相当保守了 。
在各种电子设备日益普及的现代社会 ， 你和各类屏幕交互的这个时间只会越来越多 。 你可以认真的想一想 ， 你每天花这么长的时间来盯着显示器 ， 但是这件事本身你却并没有意识到 。 除此之外 ， 我再说一个你更加没有意识到的事情 ， 那就是其实你并不了解你天天盯着的这种各类显示器 。
如果让你解释出LCD显示器的工作原理 ， 你能很详细的说清楚 ， 那你可以关闭这篇文章了 。 你不需要科普了 ， 如果说不清楚 ， 那你就再了解了解 ， 这也就是我打算写一个系列文章的意义 ， 就是为了让你看完之后能够掌握显示技术相关的知识 。 毕竟你每天睁着眼睛的时间 ， 有一半的时间都在看屏幕 。 如果不懂屏幕的相关知识是不是很说不过去呢？我是Victer ， 这个系列文章我会很浅显的讲解一切（毕竟也不是什么专业人士 ， 只是根据资料外加自己的理解） 。

显示器原理
废话不多说 ， 接下来普及的是显示器的原理 。 目前最普及的商用显示器从技术原理上分成两大类 ， 分别是液晶显示器 ， 然后LCD类 ， 有机发光半导体OLED 。 以及CRT显像管显示器太过久远 ， 我就不去写了 ， 有兴趣的可以自行查找相关资料学习 。 目前这两类显示器的显示原理都是基于通过三基色组合成像素点的这个光学原理 ， 像素点非常微小 ， 并且非常密集 ， 人眼视距在正常的范围是看不到像素点的 。

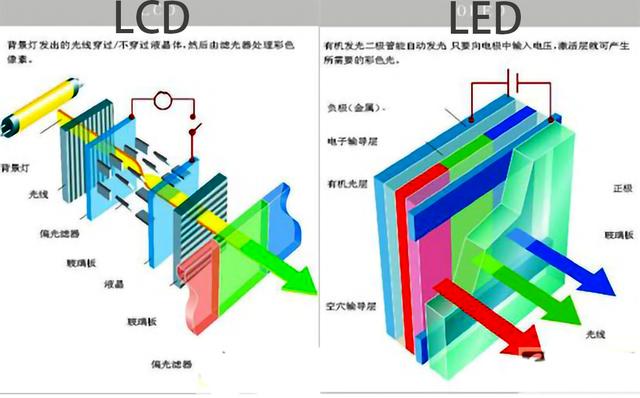

接下来我先普及一下LCD显示技术的原理 。 讲完了LCD再讲OLEED ， 首先LCD液晶显示器面板是很多层的结构 ， 然后LCD面板的发光原理是通过在显示面板最下方的一层背光面板发射白光光线透过显示面板的多层结构 ， 照亮整个显示面板来实现发光 。 他们的发光颜色通俗地讲就是通过三个基色的子像素分别控制进光量 ， 实现三基色不同亮度的组合 。 加上距离足够远的话 ， 人眼是无法分辨出三个不同颜色的子像素 ， 就能组合出特定颜色的像素点 。 举个例子 ， 一个像素中的三个子像素全部允许最大的背光 ， 通过红色 ， 绿色和蓝色同时达到最高亮度 。 那么由这三个子像素组成一个像素点 ， 在一定的距离外就会被人眼识别成白色 。 红色和绿色的子像素如果不透光 ， 而蓝色透光 ， 从远处看 ， 这个像素就是蓝色 。 红色和绿色都透光 ， 蓝色不透光 ， 那么这个像素点显示的就是黄色 。 这里我也查阅了一下黑色的显示 ， 黑色是怎么显示出来的？其实原理很简单 ， 三个子像素全部屏蔽掉背光 ， 看起来就是黑色了 ， 那么子像素是怎么屏蔽掉白色背光的呢？这就是LCD液晶显示屏了一个特点 ， 那就是利用到了两层偏振膜 ， 偏振膜的作用 ， 是过滤掉多角度摄入的杂光 ， 只保留某一个角度射入的光线（此处我也没研究透彻 ， 就不过多说明了） 。

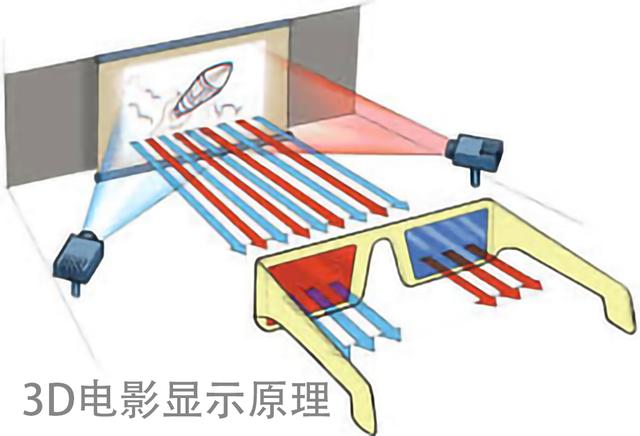

3D电影的显示原理
3D电影专用的偏振膜眼镜也是通过过滤光线 ， 让左右眼分别看到不同的画面 ， 实现3D的立体感觉 。 当然 ， 3D电影的实现方式有很多种 ， 利用偏振片只是其中一种实现方式 。 我之前说的呢 ， 就是LCD液晶显示器的一个子像素的工作原理 ， 三个子像素组成一个像素点 ， 成千上万个像素点平铺在一起 ， 就是一块要LCD屏幕了 。

LCD显示的优缺点
LCD的优点在于技术和产业非常成熟 ， 能够以相对低廉的价格大量生产 。 所以目前不管是手机还是电脑 ， 还是各类电子产品 ， 使用LCD的显示屏依然占了绝大多数 。 LCD也同样有缺点 ， 缺点之一呢 ， 就是没办法显示出纯黑色 。 虽然经过两层偏振模 ， 绝大多数的光线已经被过滤掉了 ， 但是无论如何还是会有少量的光线穿过了偏振模 。 这也就是为什么LCD即时显示一张全黑色的画面 ， 画面看起来也是发灰的这个原因 ， 这也就导致了第二个缺点 ， 就是画面对比度不够 。 画面对比度 ， 你可以理解为是最亮的白色和最暗的黑色的比值 ， 因为LCD没有办法显示真正意义上的黑色 ， 所以这个比值是相对比较低的 。
除此之外呢 ， 还有第三个缺点啊 ， 就是背光板发出来的光线有至少80%的光线都被过滤掉了 。 即便是显示白色 ， 因为LCD面板除了有两层偏振膜和液晶层之外呢 。 还有电极层基板、玻璃层 ， 光线通过这些层会造成相当大的亮度损耗 ， 所以功耗也会相对比较大 。 即便显示黑色 ， 整块背光板的功率也是恒定的 ， 背光大部分会被白白浪费掉 。 而造成LCD面板 ， 如果说需要显示更亮的画面 ， 就需要背光板提供更大亮度的这个背光 。 同理亮度更大了 ， 就会导致黑色的像素的黑度更加不够 。 所以你看这就是LCD面板面临的尴尬 。 想要亮度更高 ， 对比度就会下来 ， 而对比度的提升呢？需要更好的偏振膜来过滤出更纯粹的黑色 ， 同时亮度又不能太高 。 目前各大生产显示面板的巨头包括三星LG这之类都在不断的寻找方案 ， 重点解决上面说的那三个缺点 。 目前LCD技术需要优化的主要就是对比度 ， 功耗还有亮度 。 关于LCD ， 最后再加一句 。 前些年流行的这个LED电视就是个很容易被坑的点 ， 听起来 ， LED电视好像是跟LCD没什么关系 。 实际上LED电视就是LCD的面板 ， 只不过背光板用的是LED发光板 。 从本质上来讲就是液晶电视 。
【|LCD与OLED显示器显示原理的硬核对比（第一章）第一节】因为文字内容过多 ， 我怕大家看着太累 ， 所以就把LCD与OLED分成了两节 ， 有兴趣的可以去下节浏览 。 以上展示的内容呢 ， 就是有关屏幕显示技术系列文章的第一章第一节 ， 下一节继续讲解OLED的显示原理与LCD和OLED烧屏原理 。 如果觉得文章写得还不错 ， 讲的东西也挺有用 。 请不要吝惜你的点赞、关注和评论 ， 我会及时进行回复 ， 下一节见 。
