ieee|关于IEEE-488的概述

ieee|关于IEEE-488的概述


【ieee|关于IEEE-488的概述】IEEE-488为惠普公司在20世纪60年代开发的一种用于控制器和设备间便捷互连的接口 ， 最初命名为HP-IB（惠普接口总线） ， 如今通称GPIB（通用接口总线） 。 该接口被各种组织和标准机构采用 ， 并被重新命名（例如 ， IEEE将其更名为IEEE-488） 。 无论名称如何 ， 在诞生多年后的今天 ， 这一具有顽强生命力的接口仍被广泛使用 。

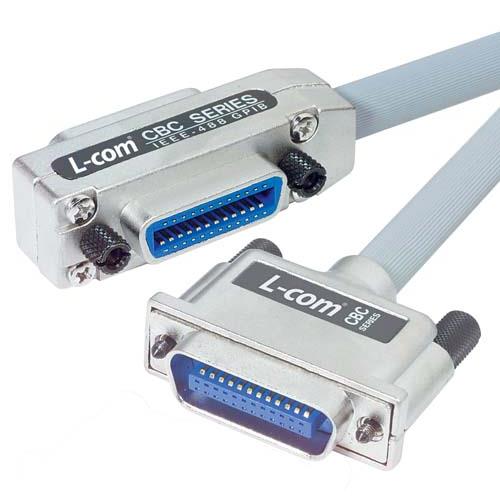

在基本概念上 ， IEEE-488为一种允许数据在总线上的任何设备之间传输的极为灵活的系统 。 该系统采用24针连接器以及一端为公头另一端为母头的双头线缆 ， 而且对此线缆的两头均加以使用 。 此外 ， 该系统采用16条信号线 ， 其中的8条用于双向通信 ， 5条用于总线管理 ， 3条线用于信号握手 。
IEEE-488的数据流速度取决于处于工作状态下的设备当中速度最慢的设备 ， 而且其最大数据速率约为1Mbps 。 一般情况下 ， 总线最大总长度为20米 ， 而且当相邻两设备间的距离不超过2米时 ， 最多可连接15台设备 。 此外 ， 还可通过有源扩展器将总线长度延长 ， 从而使得最大可连接设备数增至31台 。
IEEE-488的工作原理为：总线上的每一设备均具有唯一地址 ， 以使得所有设备的地址均互不相同 。 总线所连设备分为以下三种角色 ， 其中某些设备可同时兼任一种以上的角色（即同时为侦听器和发信器）：
控制器 – 控制器为负责控制总线工作的设备 。 此类设备一般为计算机 ， 用于指示其他设备按其相应的角色行事 。 此外 ， 控制器还用于确保总线上不发生冲突 。 比方说 ， 当两个发信器同时发信时 ， 将导致相应数据被破坏 ， 从而有损系统的正常工作 。 同一总线可设置多个控制器 ， 但同一时间必须只有一个控制器处于工作状态 。
侦听器 – 侦听器为与总线连接且从总线接收指令的设备 。 侦听器的一例为单方面接收信息的打印机 。
发信器 – 发信器为向总线反馈信息和指令的设备 。 例如 ， 当总线上设置的计量表向总线提供数据时 ， 该仪表即扮演发信器角色 。
如今 ， IEEE-488不但为科研和工程设备领域中最常用的通信接口 ， 而且还用于包括数据采集在内的各种其他用途 。 大多数台式设备均将IEEE-488作为标准配件 ， 或者作为便于测试设备在各种用途中使用的可选配件 ， 从而适用于ATE测试机台之外的用途 。 虽然该接口并非当今计算机的标准配置 ， 但是其可通过便捷的GPIB卡轻松地与计算机连接 。 由于其灵活性和便利性 ， IEEE-488时至今日仍在被广泛使用 ， 而且在未来几年内仍可能会保持其使用价值 。
