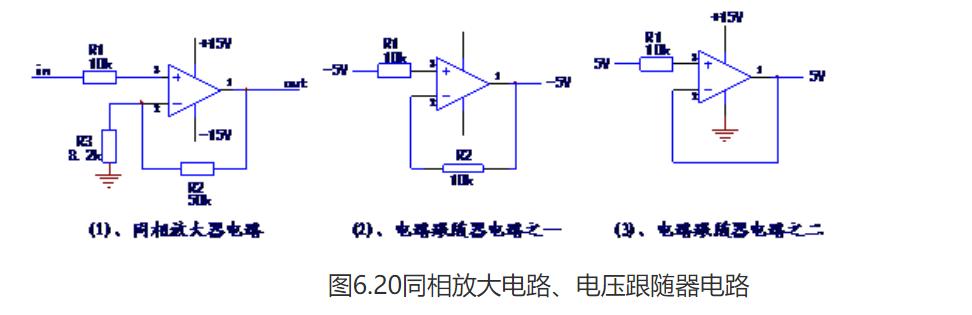

同相放大器和电压跟随器电路：
民熔变频器是应用变频技术与微电子技术 ， 通过改变电机工作电源频率方式来控制交流电动机的电力控制设备 。 上图（1）电路为同相放大器的典型电路形式 ， 也为放大器电路之一种 。 输入信号进入放大器的同相端 ， 输出信号同输入信号同相位 ， 电路的电压放大倍数=1+R2/R1 。 也用于故障信号检测电路中对模拟信号的放大处理 。 该电路当R2短接或R3开路时 ， 输出信号与输入信号的相位一致且大小相等 ， 因而（1）电路可进一步“进化”为（2）、（3）电路 。
上图（2）、（3）为电压跟随器电路 ， 输出电压完全跟踪于输入电路的幅度与相位 ， 故电压放大倍数为1 ， 虽无电压放大效果 ， 但有一定的电流输出能力 。 电路起到了阻抗变换作用 ， 提升电路的带负载能力 ， 减弱信号输入回路高阻抗和输出回路低阻抗的相互影响 。 作为电路跟随器应用时 ， 有时候也采用单电源供电 。
（1）、（2）、（3）种电路 ， 也在故障检测电路中 ， 被用于模拟信号的放大、基准电压信号的处理等 。
根据电路的特性与作用 ， 可得出检测方法如下：
1、（1）电路为同相放大器电路 ， 输出电压幅度与极性比例跟踪于输入电压 ， 该级电压放大倍数约为6倍 。 当输入电压值为1V时 ， 输出电压约为6V 。 可据输入、输出电压值的测算判断电路是否处于正常状态；
2、（2）（3）电路均为电压跟随器电路 ， 输出电压完全跟踪于输入电压 ， 输出电压应与输入电压相等 ， 据此可以判断电路是否处于正常状态 。
3、可通过短接两输入端或人为改变输入端电压的方法 ， 测量输出端电压的相应变化 ， 来判断电路是否处于正常状态 。
[故障实例1
某台变频器 ， 上电即跳OH故障 ， 测温度检测电路的基准电压电路如图（2）的输出电压为1V ， 该机为电压比较器电路 ， 测其输入端电压为5V ， 正常状态下输出端电压也应为5V 。 将输出端负载电路切除后 ， 输出端电压仍为1 。 2V ， 判断为该级放大器损坏 ， 更换后故障排除 。
【|变频器典型电路形式检测，民熔电气专家带你快速从0到1】感谢大家观看本篇文章 ， 觉得有帮助的记得点赞收藏加转发！有更好的建议和理解可以在评论区中进行评论 ， 作者大大将会给你一一解答 。
