|手机芯片的7nm和12nm会有什么区别？

文章图片

文章图片

文章图片

今年5纳注的芯片还没有上市，因此，小编就从7纳米与12纳米的芯片进行对比，当然5纳米芯片肯定比7纳米要好点。
首先手机芯片的工艺制程越先进，芯片的性能将会越强，功耗反而越低。

芯片工艺制程的提升，意味着同样面积可容纳晶体管的数量越多，计算性能越强；
芯片工艺制程越低，电流穿过时的损耗、发热量也就余地，功耗响应会降低很多。

了解晶体管的工作方式之后，您将会有一个更加清晰的认识。

晶体管工作的基本方式
晶体管工作的结构示意图如下：
电流从Source(源极)通过Gate(栅极)最终流入 Drain(漏级) ，这里的Gate有点类似我们的闸门，负责电流从源极至漏级。电流的经过存在损耗，并且会带来一定的发热量。那么，栅极规格的大小和工艺将直接决定了晶体管的大小。栅极的宽度也就是我们常说的工艺制程，工艺制程越小，晶体管的体积也就越小，电流通过栅极的损耗以及发热量也就越小。
7nm与12nm差异的理论基础大家已经清楚，那么，实际的芯片上究竟会存在多大的差异呢？

7nm和12nm的芯片差异

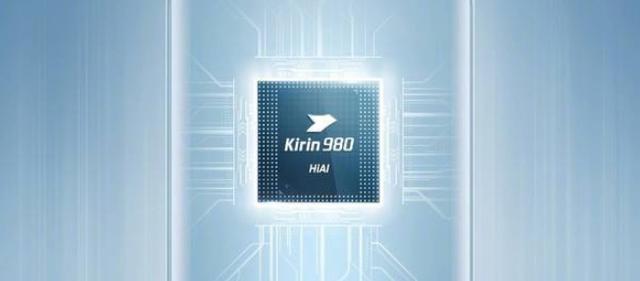

以华为麒麟980、麒麟960两款芯片为例，分别使用7nm和12nm的工艺制程。

麒麟980使用2个超大核A76（2.6GHz）+2个A76（1.92GHz）大核+ 4个A55（1.8GHz）共八核设计，晶体管的数量为69亿；
麒麟960使用使用4个大核A73（2.4GHz）+4个小核A53（1.8GHz）共八核设计，晶体管的数量为30亿。

可以看到麒麟980的频率远高于麒麟960 ，一起来看看两者跑分的差距吧！

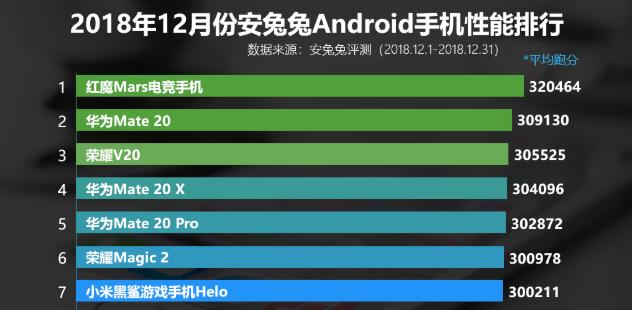

麒麟980安兔兔测试的跑分普遍在30万左右，麒麟960安兔兔的跑分在16万分左右，两者相差将近一倍。
至于功耗问题，麒麟960发热量较大，华为Mate 9 Pro这款机型体验的就更加明显。
当前具备生产7nm工艺制程的厂家仅为台积电、三星两个厂家。可见华为一旦失去台积电的支持，将会面临较大的困境。好在国内以中芯国际为代表的芯片厂商，正在积极努力的同AMSL公司处购买更加先进的光刻机设备，用于提升我国芯片产业落后的现状。

这两款芯片在一般场景下运行手机应用时，不会有很明显的区别，除非在处理多应用、多任务的时候才能察觉到差异或是用跑分软件才能测试出来。芯片最主要的功能就是数据运算，靠电路控制器来执行应用的指令。

对于电流来讲，运算时多跑几纳米几乎没什么影响。 7纳米和12纳米的主频相差0.4GHZ如果是执行特大指令的运算，制程短的芯片就可以发挥它的优势，更容易上高频缓存优化，速度的提升明显体现出来。

7纳米相对于12纳米的工艺，在动、静态功耗控制方面要好。一般半导体沟道业界的标准是1～5纳米为节点， 7纳米芯片的沟道尺寸就相当于两个原子，非常接近这个标准，沟道尺寸越小电压阀值就越小，电子器件在运算的时候电压更低，运行应用的时候降低功耗，用户最大的体验效果是更加省电。

对于性能更好的芯片，运行应用的时候热量更大，因为里面晶体管也要多，当电流通过时，这些晶体管在内部会翻转大约3.22亿次，所以产生的热量也要大。但7纳米芯片采用了新型的互补式半导体晶体管，排列的方式是3D的结构，工作的时候减少运动频率，产生的热量就没那么大，再加上有的还会用石墨烯散热材料， 7纳米的散热比12纳米的还要好。 7纳米和12纳米在手机应用上，性能、功耗、散热方面还是存在一定的差距，毕竟新款处理器采用的是新工艺、新材料。
【|手机芯片的7nm和12nm会有什么区别？】手机芯片工艺制程升级所带来性能提升，功耗下降的事情，您怎么看？欢迎在评论区留言。
