便宜又好用！微星MPG X570 Gaming Pro Carbon WiFi暗黑板主板评测一、前言：锐龙3000处理器主板

一、前言：锐龙3000处理器主板难选？来看看最新的X570暗黑板

采用ZEN 2构架的锐龙3000系列处理器的表现给了大家足够的惊喜，这是13年来AMD在处理器IPC方面第一次超越Intel ，同时7nm制程工艺也带来了非常优秀的能耗比，在性能相差不大的情况下，锐龙7 3700X早的功耗远远低于I家的对手i9-9900K 。

相信对于很多玩家而言，新生的锐龙3000系列处理器已经是装机首选。不过目前高端X570主板售价普遍偏贵，而300/400主板虽然也能支持新处理器，但是未必能完全释放锐龙9 3900X的性能，同时老主板在内存以及PCIe规格方面的支持有所欠缺，所以一块性能稳定的、做工优秀，同时售价不太高的X570主板是理想的选择。

今天我们要评测的主角是微星MPG X570 Gaming Pro Carbon WiFi暗黑板主板，这是一块做工优异定位于中高端的主板。

----便宜又好用！微星MPG X570 Gaming Pro Carbon WiFi暗黑板主板评测//----[ http://www.caoding.cn]

微星MPG X570 Gaming Pro Carbon WiFi暗黑板主板采用碳纤维元素风格设计，支持17种RGB绚光灯效、VR BOOST芯片、第四代电竞音效组件。和上一代X470暗黑板相比，除了能够支持PCIe 4.0以及更高频率的内存之外，还装备了一个Intel Wi-Fi 6 AX200无线模块，最高无线传输速率可达2.4GHz ，同时还支持蓝牙5.0功能。

微星MPG X570 Gaming Pro Carbon WiFi暗黑板主板还设计了12相供电电路，可以轻松搭配锐龙7 3700X ，至于是否能够压制锐龙9 3900X ，我们后面的内容会向大家讲到。

下面让我们通过详尽的测试向大家展示这块X570主板。

二、外观：12相供电电路设计+双M.2插槽

----便宜又好用！微星MPG X570 Gaming Pro Carbon WiFi暗黑板主板评测//----[ http://www.caoding.cn]

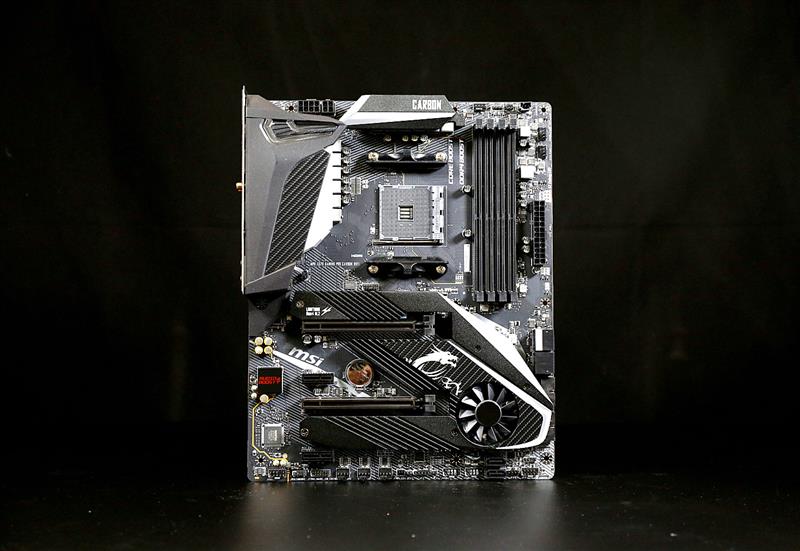

MPG X570 Carbon暗黑板主板为ATX板型结构， 24.3x30.4cm大小。整体使用了碳纤维元素风格设计，主板有7个4pin风扇接口。

----便宜又好用！微星MPG X570 Gaming Pro Carbon WiFi暗黑板主板评测//----[ http://www.caoding.cn]

CPU供电区域采用了12相供电设计，在供电电路处设计了两块散热片，不过可惜的没有采用热管连接。

----便宜又好用！微星MPG X570 Gaming Pro Carbon WiFi暗黑板主板评测//----[ http://www.caoding.cn]

8+4Pin CPU供电接口。

----便宜又好用！微星MPG X570 Gaming Pro Carbon WiFi暗黑板主板评测//----[ http://www.caoding.cn]

4条DDR4插槽，最高可以支持128GB流量。在搭配第一、二代锐龙处理器时，最高支持3466MHz的频率；在搭配ZEN2构架的第三代锐龙处理器之，可以支持4400MHz+频率的内存。

在内存插槽下面，主板24Pin接口的左边，有4个EZ Debug LED指示灯，分别代表CPU、内存、显卡、启动设备。当电脑出现故障无法正常开机时，对应的LED指示灯就会亮起来，告诉你是哪一个部件出了问题。

比起Debug灯上面各种难懂的代码，无疑LED侦错灯更加照顾新手。

----便宜又好用！微星MPG X570 Gaming Pro Carbon WiFi暗黑板主板评测//----[ http://www.caoding.cn]

扩展插槽方面，配备了1条PCI-E 4.0 x16以及1条PCI-E 4.0x4全尺寸插槽，另外还有2条PCI-E x1插槽。

X570 Carbon 暗黑板主板还配备了2个PCIe3.0x4的M.2插座，并覆盖有金属散热片，可以给SSD带来更好的散热效果。其中上面一个M.2插槽只能支持NVMe协议的M.2 SSD ，而下方的那个M.2插座还能支持SATA通道的M.2 SSD 。

----便宜又好用！微星MPG X570 Gaming Pro Carbon WiFi暗黑板主板评测//----[ http://www.caoding.cn]

X570芯片组的功耗较高，因此大部分X570主板都会安装一个南桥风扇。微星X570 Carbon 暗黑板主板的南桥风扇采用了微星专利风扇和双滚珠轴承设计，不过在全速运行时噪音较高，玩家可以在BIOS调节合适的温度曲线。

----便宜又好用！微星MPG X570 Gaming Pro Carbon WiFi暗黑板主板评测//----[ http://www.caoding.cn]

音频部分使用了ALC1220解码芯片，支持120db信噪比，并配有独立的功放芯片以及日系NCC黑金刚专业音频电容。主板的音频区域使用独立线路设计，能与主板上其他组件有效隔离，以确保输出纯净的音质。

----便宜又好用！微星MPG X570 Gaming Pro Carbon WiFi暗黑板主板评测//----[ http://www.caoding.cn]

背部I/O接口。 1XPS/2、2XUSB 2.0、3 x USB 3.2 Gen 2、2 x USB 3.2 Gen 1、1xType-C、1XHDMI 2.0、2xWiFi无线接口， 1x RJ45千兆网口、1x Flash BIOS Button以及一个 S/PDIF 光纤接口和五个音频插孔。

三、BIOS介绍：Click BIOS 5已日趋完善

----便宜又好用！微星MPG X570 Gaming Pro Carbon WiFi暗黑板主板评测//----[ http://www.caoding.cn]

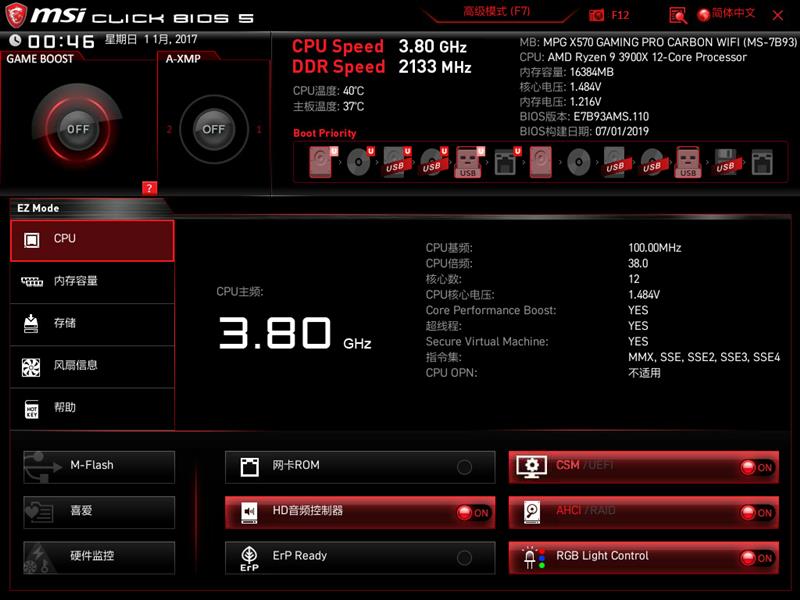

X470 GAMING PRO CARBON暗黑板主板的BIOS采用了Click BIOS 5图形化UEFI 。 BIOS主界面包含CPU、内存的频率和电压， CPU以及主板温度等信息。

----便宜又好用！微星MPG X570 Gaming Pro Carbon WiFi暗黑板主板评测//----[ http://www.caoding.cn]

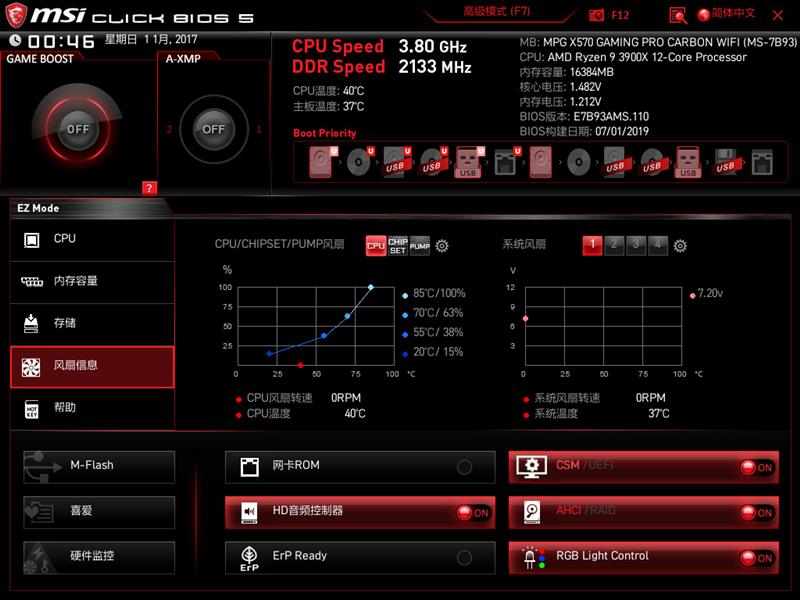

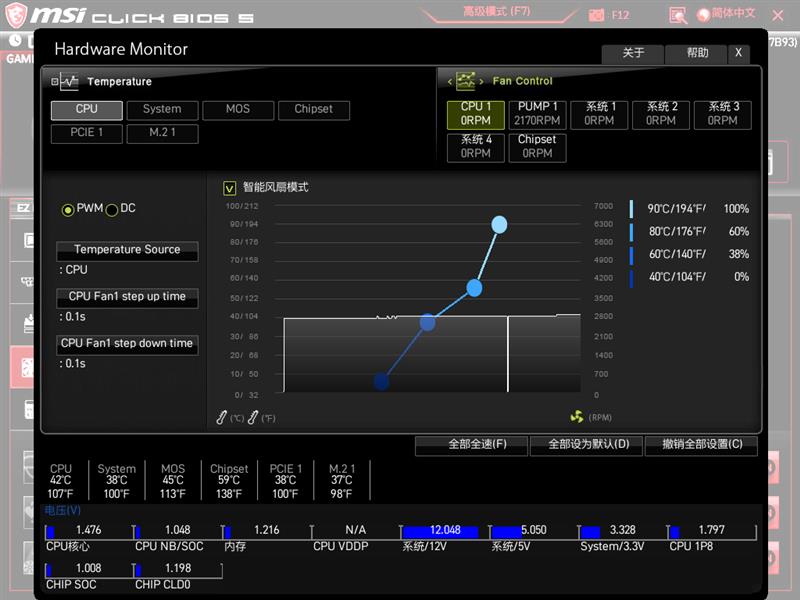

在主界面点“风扇信息”可以进入风扇设置界面。

----便宜又好用！微星MPG X570 Gaming Pro Carbon WiFi暗黑板主板评测//----[ http://www.caoding.cn]

主板集成了1个4pin CPU风扇、1个4pin水冷风扇、4个4pin机箱风扇接口。 7个风扇都可以单独依据CPU、MOS、主板或者机箱内部温度来设置温度曲线。

另外就是南桥风扇叶同样可以自由设置转速。

----便宜又好用！微星MPG X570 Gaming Pro Carbon WiFi暗黑板主板评测//----[ http://www.caoding.cn]

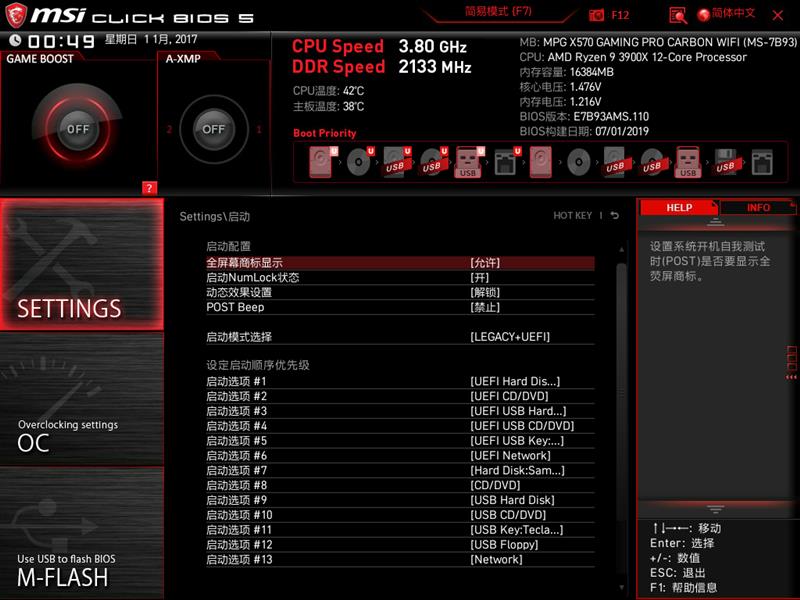

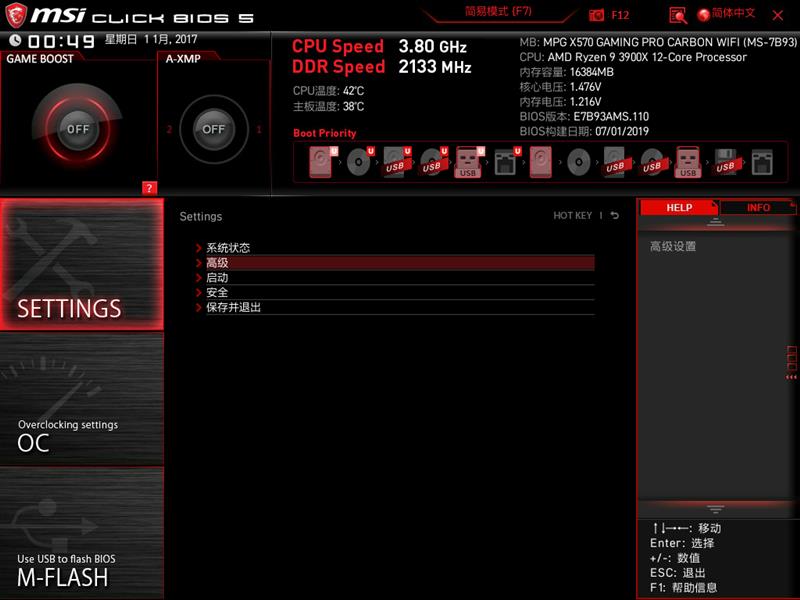

高级模式界面内提供了CPU、芯片组、电源、存储、网络、USB接口等主板绝大多数功能调节功能。

----便宜又好用！微星MPG X570 Gaming Pro Carbon WiFi暗黑板主板评测//----[ http://www.caoding.cn]

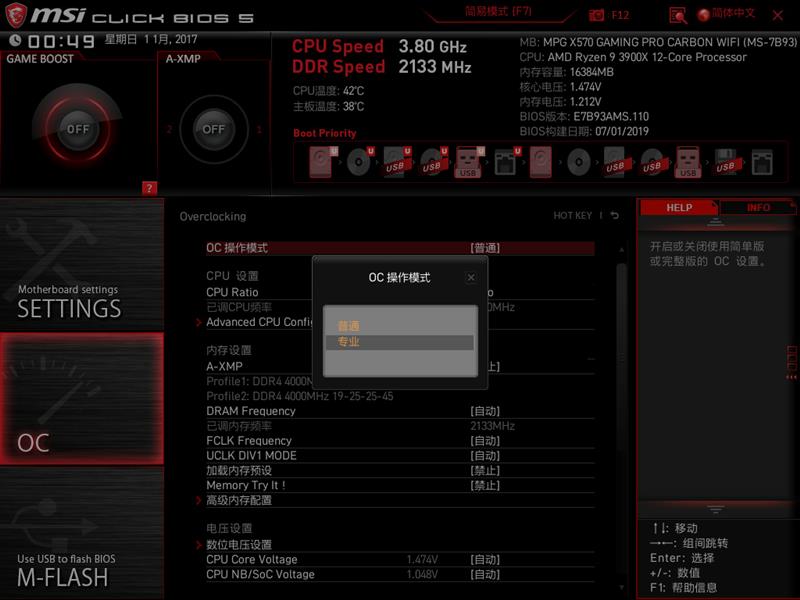

OC界面可以调整CPU倍频、内存频率、CPU与内存电压等等。

在专业OC操作模式下，会多出一个数位电压设置的选项，里面可以设置防掉压及各种超频保护策略。

----便宜又好用！微星MPG X570 Gaming Pro Carbon WiFi暗黑板主板评测//----[ http://www.caoding.cn]

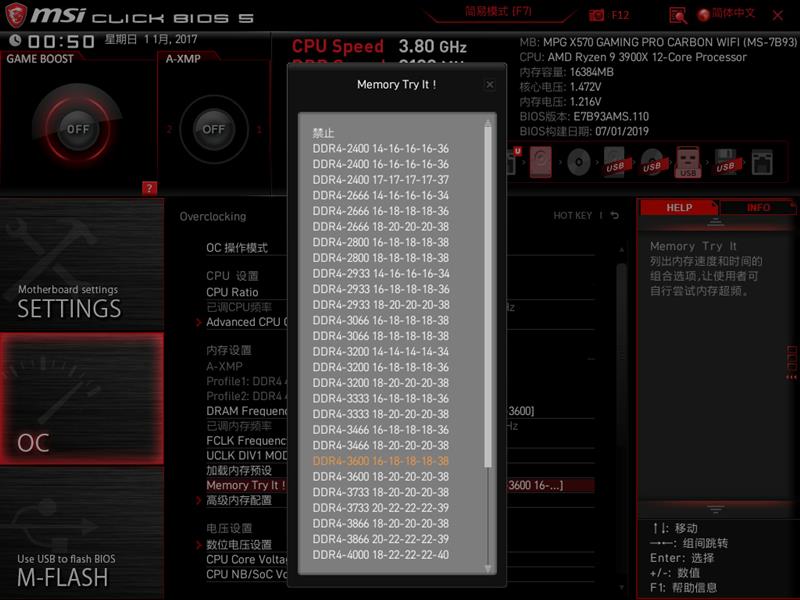

微星主板BIOS的内存超频功能对新手非常友好， “Memory Try It ！”里面很贴心的预存了各种频率以及对应的时序，可以自行根据内存的体质选择合适的参数。在这个选项卡中，最高可以设置5000MHz频率以及对应的参数。

如果想要达到更高的频率，可以点击“DRAM Frequency”

----便宜又好用！微星MPG X570 Gaming Pro Carbon WiFi暗黑板主板评测//----[ http://www.caoding.cn]

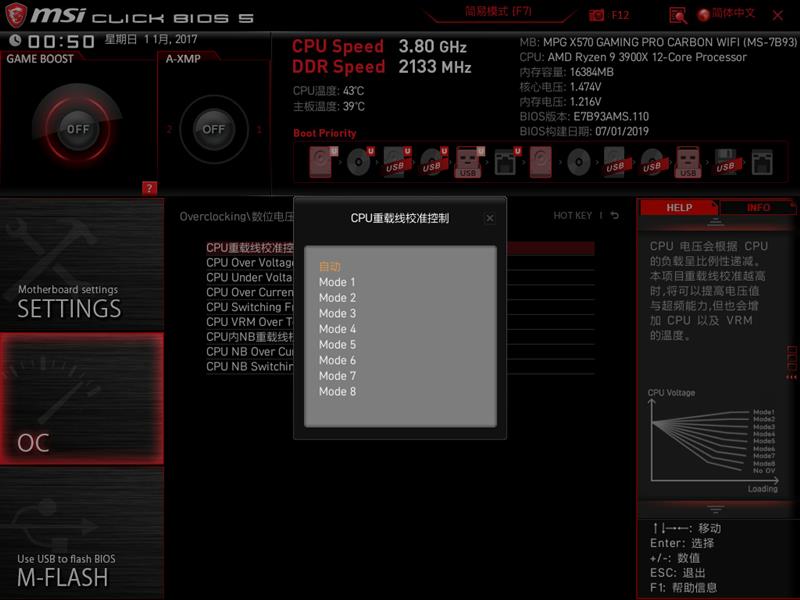

“CPU重载线校准控制”用来设置防掉压。右边的坐标图可以显示每一级别选项的掉压情况， “Mode 3”能够在高负载下保持电压稳定，因此我们也选择了“Mode 3” 。

----便宜又好用！微星MPG X570 Gaming Pro Carbon WiFi暗黑板主板评测//----[ http://www.caoding.cn]

“Precision Boost OverDrive” 精确增压超频，可以让处理器突破功耗墙。默认是关闭，需要手动打开.

----便宜又好用！微星MPG X570 Gaming Pro Carbon WiFi暗黑板主板评测//----[ http://www.caoding.cn]

内存的时序设置非常细致和全面。

四、性能测试：压制默频的锐龙9 3900X没有任何问题

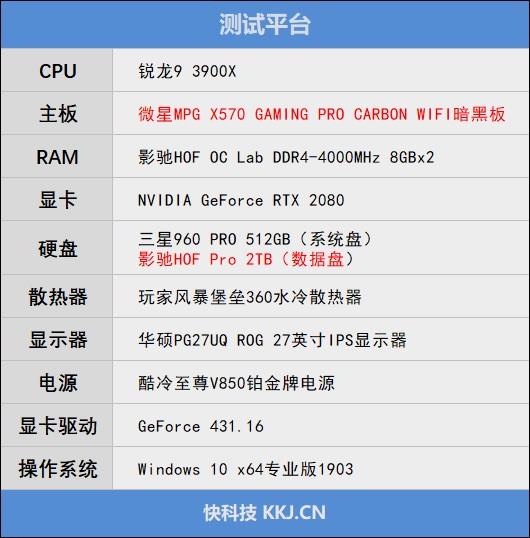

测试平台如下：

----便宜又好用！微星MPG X570 Gaming Pro Carbon WiFi暗黑板主板评测//----[ http://www.caoding.cn]

其实MPG这个级别的主板搭配锐龙7 3700X比较合适，不过我们使用的是锐龙9 3900X 。如果能降服锐龙9 3900X ，锐龙7 3700X就更不在话下了。

1、超频测试

我们手上这块锐龙9 3900X在X570 GODLIKE超神板上可以在1.41V的电压下超频到4.4G ，不过在X570 CARBON暗黑板这里，在相同的电压下只能超频到4.35GHz 。

----便宜又好用！微星MPG X570 Gaming Pro Carbon WiFi暗黑板主板评测//----[ http://www.caoding.cn]

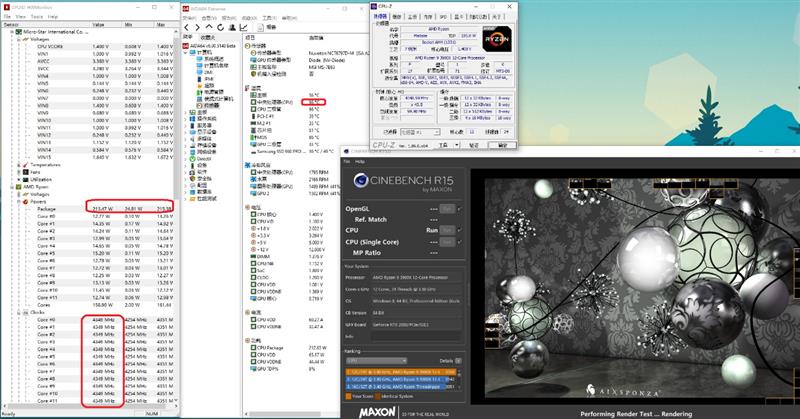

超频后运行CineBench R15 ，可以发现在在1.40V电压下，处理器功耗达到了215W ，而我温度也达到了96度，其实这已经略微超过了锐龙9 3900X的温度墙，不过系统并未重启。

----便宜又好用！微星MPG X570 Gaming Pro Carbon WiFi暗黑板主板评测//----[ http://www.caoding.cn]

超频后的CineBench R15分数为3358cb

2、烤机测试：

首先是默频下的烤机测试，测试时室温为26度，使用的散热器为玩家船长240 Pro水冷散热器。

----便宜又好用！微星MPG X570 Gaming Pro Carbon WiFi暗黑板主板评测//----[ http://www.caoding.cn]

由于有功耗墙的限制，锐龙9 3900X的烤机功耗不会超过145W ，实际上一直在143W附近徘徊。

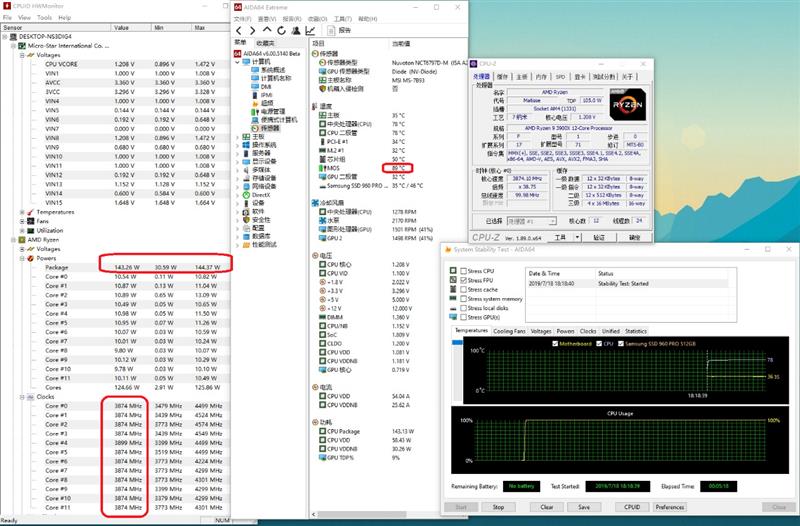

运行了AIDA64 FPU五分钟之后，在143W的功耗之下，锐龙9 3900X的运行频率维持在3.875GHz ，处理器温度为78度，不过主板供电MOSFET的温度已经达到了89度。

然后我们打开PBO选项之后，再来使用AIDA64 FPU进行一次烤机测试。

由于超频到4.35GHz之后运行CineBench R15的核心功耗就达到了215W ，核心温度更是高达96度，而锐龙9 3900X的功耗墙则是95度，因此不太可能在超频状态下进行长时间的烤机测试。

----便宜又好用！微星MPG X570 Gaming Pro Carbon WiFi暗黑板主板评测//----[ http://www.caoding.cn]

在开启PBO之后，由于温度墙的存在，烤机功耗只能达到185W ，烤机频率是4.025GHz ，处理器温度为95度。我们需要注意的是，虽然AIDA 64 FPU之运行了2分钟，但是主板供电MOSFET的温度已经达到了97度，如果继续进行烤机测试，供电模块的温度还会进一步升高，甚至可以超过100度。

3、内存频率测试

实际上影驰HOF OC Lab DDR4-4000MHz内存在微星MPG X570 GAMING PRO CARBON WIFI暗黑板主板上可以在默认时序下稳定在4400MHz频率下。不过由于锐龙9 3900X在内存频率超过3600MHz时，北桥频率会降低一般，导致内存的延迟大大提高，系统的性能反而会降低，因此我们只在这里对比2133MHz和3600MHz的性能差异。

----便宜又好用！微星MPG X570 Gaming Pro Carbon WiFi暗黑板主板评测//----[ http://www.caoding.cn]

在2133MHz频率下，内存的读取、写入、复制速度分别为32693MB/s、31971MB/s、33717MB/s ，内存的延迟也比较恐怖，达到了99.9ns 。

超频到3600MHz时，时序为16-18-18-38 CR1 ，此时的读取、写入、复制速度分别达到了84730MB/s、52900MB/s、55446MB/s ，内存的延迟也大幅度降低到了68.3ns 。

五、总结：买新不买旧性价比远超前代

作为一款面向主流用户群体的中高端主板，微星MPG X570 GAMING PRO CARBON WIFI暗黑板主板的表现基本符合自身的定位。 12相供电规格明显超过了锐龙7 3700X的需求，实际上，这块主板压制默频的锐龙9 3900X没有任何问题。

不过由于在用料方面与顶级的主板（比如MEG X570 GODLIKE超神板）之间存在着一些差距，主要时供电散热片的规模较小并且没有使用热管连接，因此它在搭配锐龙9 3900X时，并不适合在超频或者开启PBO的情况下长时间高负载运行。在我们的测试中，当锐龙9 3900X的运行功耗超时间超过180W时，主板VRM的温度会达到100度。不够在没有开启PBO的时候，在145W功耗墙的限制下，长时间烤机，主板VRM的温度也能控制在90度以下。

----便宜又好用！微星MPG X570 Gaming Pro Carbon WiFi暗黑板主板评测//----[ http://www.caoding.cn]

另外就是价格，在电商平台，微星MPG X570 GAMING PRO CARBON WIFI暗黑板主板的报价为2599元，但实际上，在搭配锐龙7 3700X购买时，套餐价格仅为4199元，搭配锐龙9 3900X购买时，套餐价位仅为5469元。折算下来，这块主板实际仅仅之需要花费1499~1699元，并不比上代的X470 Carbon暗黑板贵多少。

考虑到微星MPG X570 GAMING PRO CARBON WIFI暗黑板主板支持PCIe4.0、提供了WiFi模块同时还能支持更高频率的内存，这样的价格还是非常划算的。
